“芒果星球”——国内首个外球体360°裸眼3D Mapping秀

{{newsData.publisher_name}} {{newsData.update_time}} 浏览:{{newsData.view_count}}
来源 | {{newsData.source}}   作者 | {{newsData.author}}

本文转载于公众号:慧聪音响灯光网,id:yinxiangdengguang,如需转载请注明出处,谢谢!

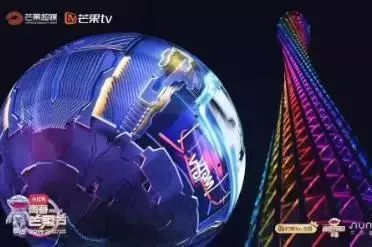

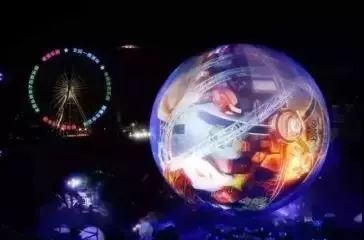

7月20日-27日,“芒果星球”在超级悬浮球体上完成的360°裸眼3D Mapping秀,由位于北京、上海、深圳、长沙四大城市的巨型球体投影幕分别呈现。星球降临,四城打卡,芒果星球透过球体状态的变化,于全国各大标志景点上空与观众交流,带来前所未有的视觉体验。


别出心裁的球体投影设计


球体投影是一种创意投影表现方式,利用在曲面上实现大尺寸图像内容的无缝拼接技术,实现特殊曲面甚至球面的全景影像,带来先进的科幻视觉体验。


“芒果星球”是国内首次户外球体投影大秀,整体画面的投影载体是球体,球幕极像宇宙太空的外形。但创新的设计给整个制作过程也增加了难度。特别是3D Mapping的投影融合方式。球体的融合方式不同于立方体和别的一些不规则物体,以空间融合为基点,球体的极点,是最不好融合的部分。



球体结构稍稍变形,就会影响整个画面的呈现,为了达到最佳的呈现效果,设计团队利用多道边缘融合技术系统,在曲面上实现大尺寸图像拼接和纠正的无逢拼接,剔除投影画面在曲面上的变形,形成特殊曲面甚至球面的前景影像。画质清晰、不变形、色彩艳丽,带来前所未有的梦幻感觉,给用户以全新的科技体验。


此外,雷亚架上投影机位置安装高度为10米/18米,两组雷亚架上共12台投影机,球体下方地面摆放4台。根据所投射的高度不同,不断调整,以达到最佳的投射角度。


视觉效果设计



由于球体的特性,会导致整体画面拉伸,因此,不管在设计上,还是在制作上,最大的难点都在于怎么把平面上好的设计完美呈现在球体上而不失真。为了实现自由的可操作性,每个元素摆放位置都经过了设计师团队数次斟酌,反复推翻,反复测试。



北上广为5米直径的球体,长沙为10米直径球体。基于不同尺寸的“芒果星球”球体,按照创意和芒果TV的要求,设计师设计了大量的三维场景来嵌套这些内容。在进行大量分层渲染过后,最后总输出视频采用VYV系统的photon软件模块,部分视频内容采用了proress444编码,其余均采用proress422编码,最大限度地保存色彩的还原与播放流畅度。


设计灵感

本次活动以银色太空为灵感,由位于北上广长四大城市的巨型球体投影幕分别呈现组成。鸿视线REDSION团队负责整体统筹、制作,时间造影担任视频设计。尝试未来霓虹赛博朋克风格,打造出充满科幻感的未来世界。

北京


长沙


上海


深圳



孕育



湖南台标孕育成芒果TV的logo,主星系展开、能量积蓄,芒果主星球接受外部能量,能量凝聚“芒果崽”抽象形态。


诞生


通过迷幻感的霓虹色彩让芒果崽穿出未来感。“芒果崽”仿佛是从外太空而来,打开新的青春纪元。


穿梭



“芒果崽”诞生后穿梭于不同的奇幻空间。


芒果星球


“芒果崽”身着宇航员服装穿过不同的超现实星球,最终到达芒果星球,揭开了芒果星球神秘面纱。


这是国内首次外球体投影大秀,应用的形式是目前还尚未普及的外投球的形式。外投球在国际上现有的先例中,大多通过艺术化的处理的平面图形画面,并没有考虑到球体的结构特征,所以立体感不强,任何角度观看不担心变形。而此次整体画面的投影载体是真正的球体,无疑增加了很多难度,但多道边缘融合技术系统的运用以及视频的制作技术及输出的不断尝试与创新,最终为大家带来了一场前所未有的视觉盛会。
