六边形的理由：BIG蜂巢项目背后的创新工程
? BIG

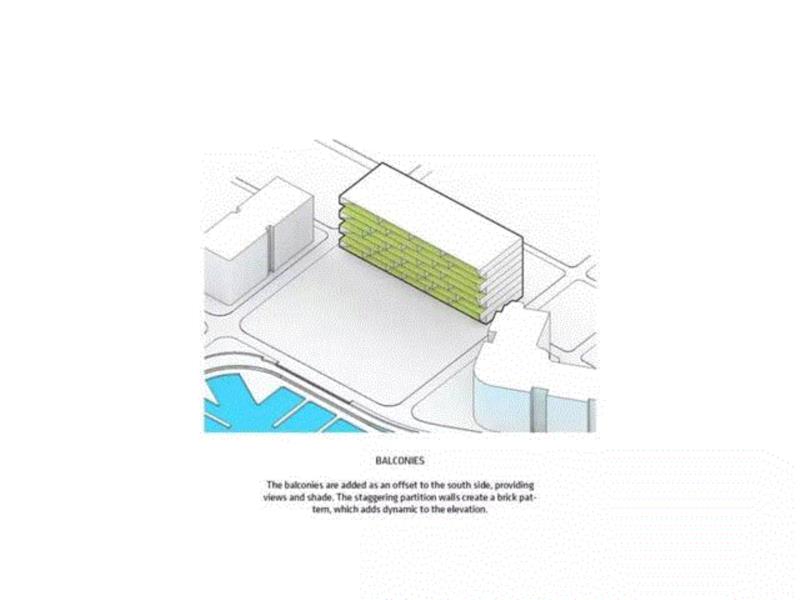

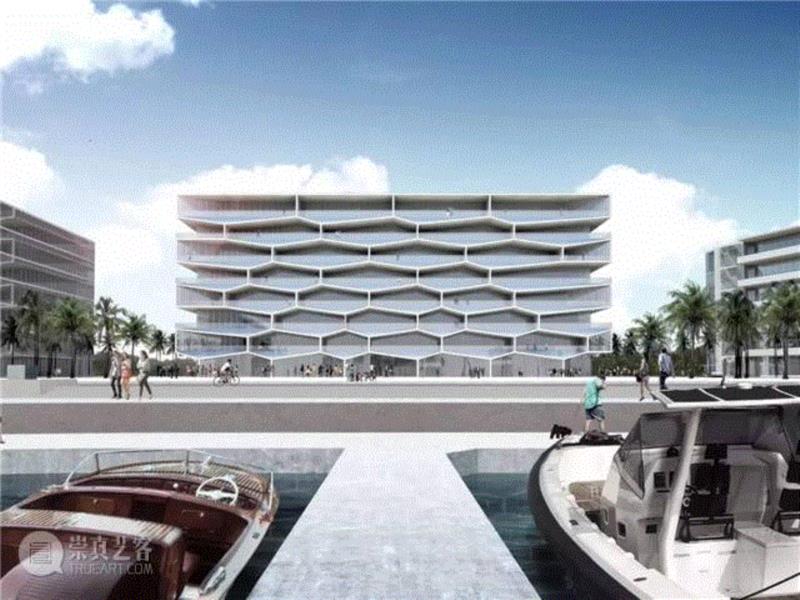

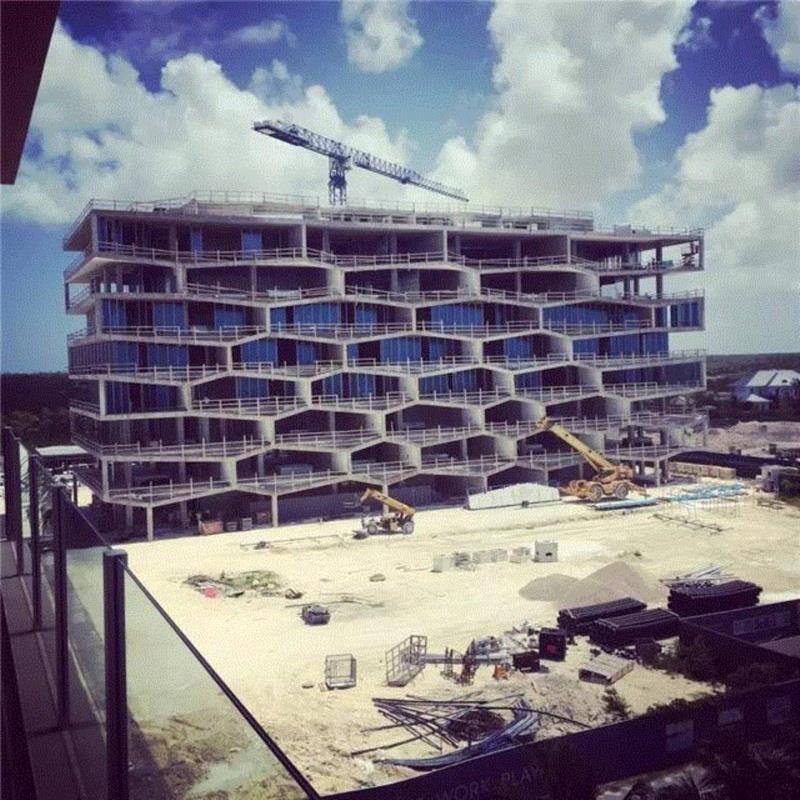

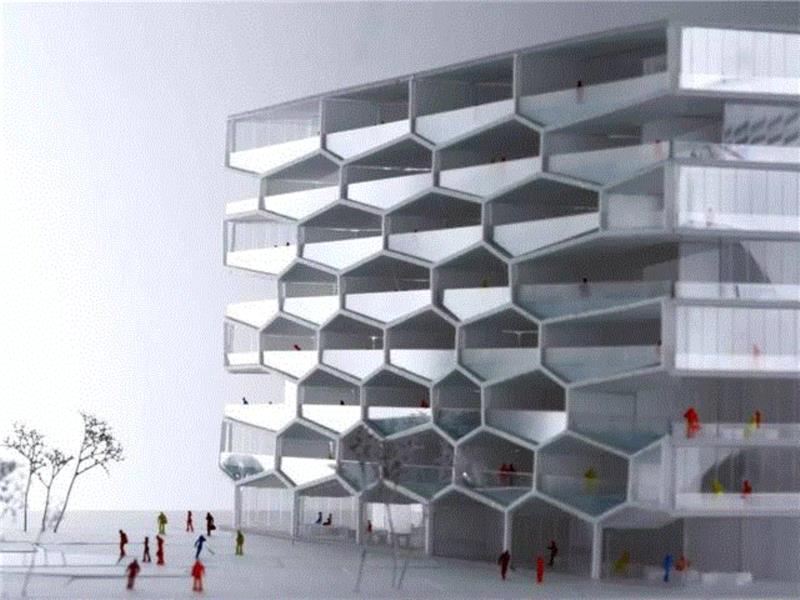

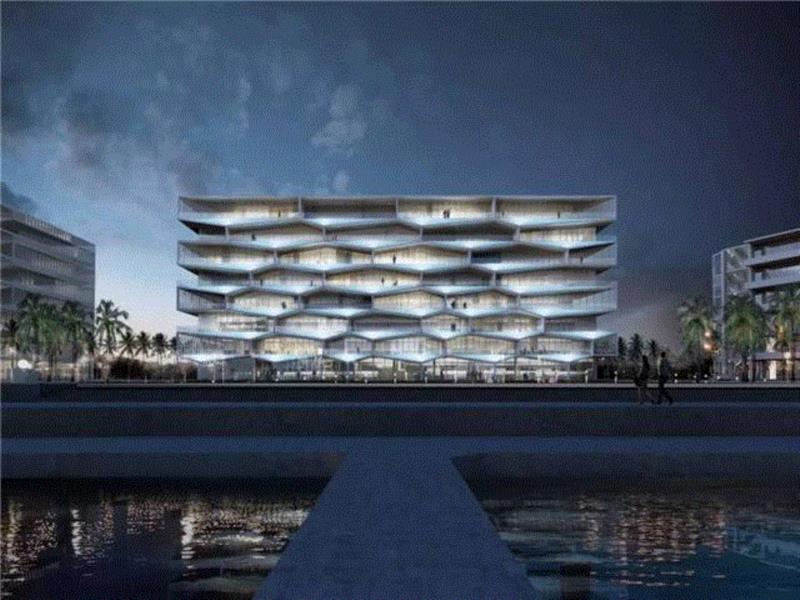

BIG建筑事务所因非常规建筑而闻名，人们时常好奇“他们是如何做到的？” BIG设计的蜂巢项目（Honeycomb） 是一个位于巴哈马的豪华八层公寓，现在正在建设中。该项目的标志是它的六边形外立面，由私人阳台组成，每个住户都有自己的玻璃外墙室外游泳池。外立面也是该项目最大的工程挑战，每个阳台（包括泳池水）重量在108000和269000磅（48000-122000公斤）之间，而其悬臂结构长达 17.5英尺（5.3米）。 DeSimone咨询工程师和BIG共同完成了这个充满挑战性的任务，他们之前一起合作设计了The Grove项目。
? BIG
致谢 DeSimone Consulting Engineers

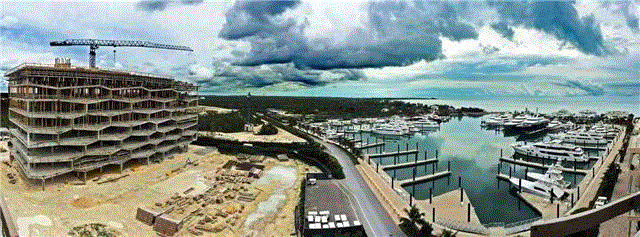

蜂巢楼设计的核心是利用专门设计的混凝土“ superslab”，能够在没有壁托架支持的情况下让悬臂超过5.18米（17英尺）。这是通过减小平板的重量，同时保持其强度和刚度来实现的。根据 DeSimone 的项目负责人Bill O'Donnell所说 ，“为了控制挠度和减轻自重，12英寸（300毫米）直径的管嵌入到了17英寸（430毫米）厚的常规加强屋顶板中。” 这些平板中的空隙可以减少重量，并提高截面的总体效率。 这一步骤也“消除了对后张楼板的需要，进一步降低总体重量并降低了项目成本。”
致谢 DeSimone Consulting Engineers

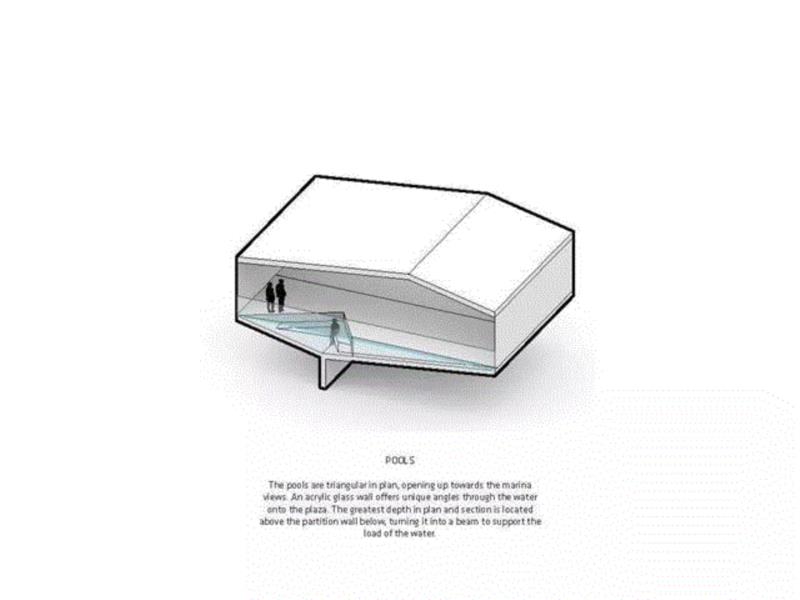

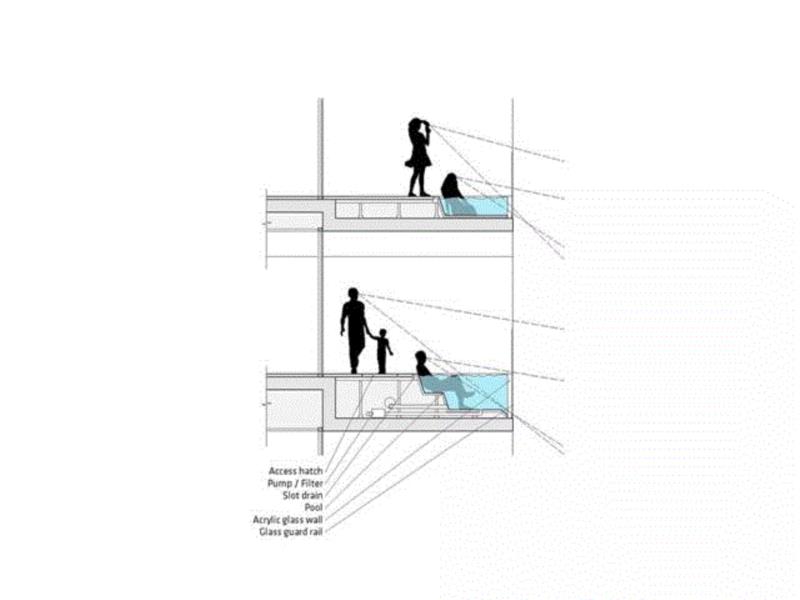

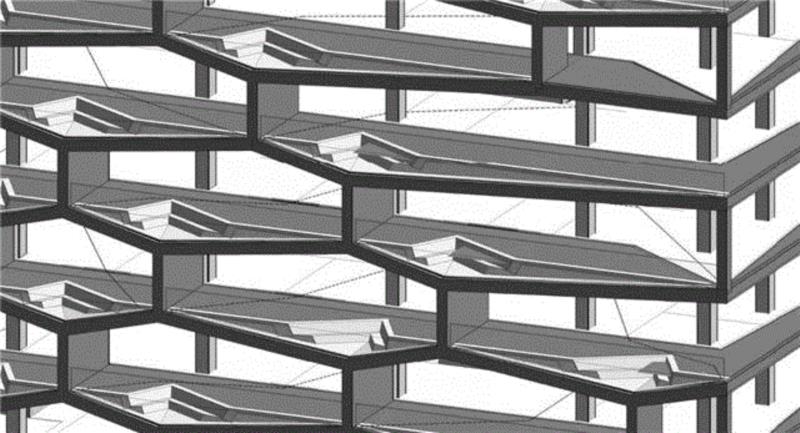

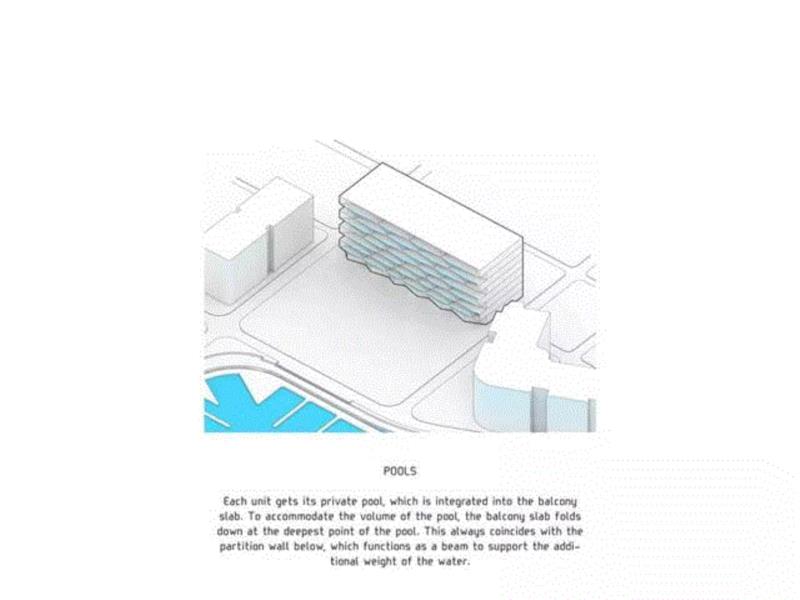

阳台甲板是由13英寸（330毫米）厚的传统钢筋混凝土单向板构成。这个设计的巧妙之处是让板皮厚度保留在13英寸 （330毫米），板皮“折叠在泳池的最深点，与下面单元的剪力墙对齐”形成额外的支撑。
? BIG
? BIG

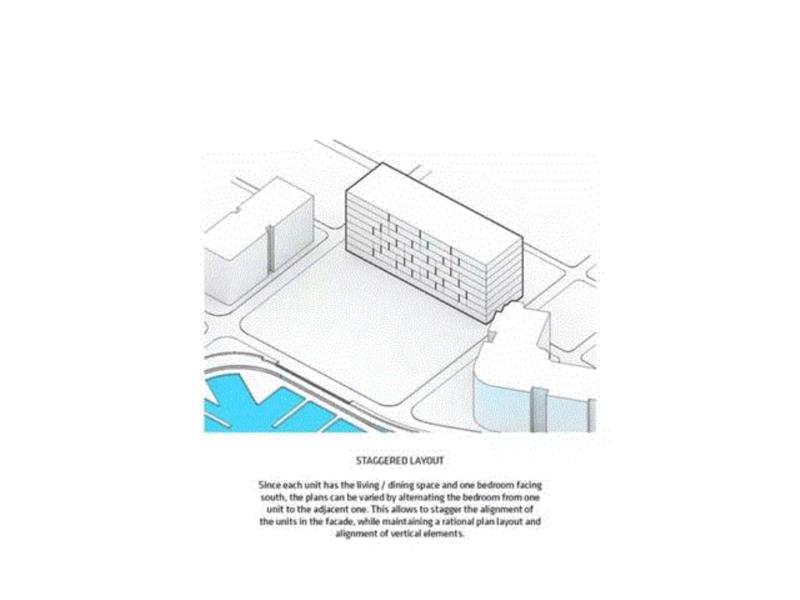

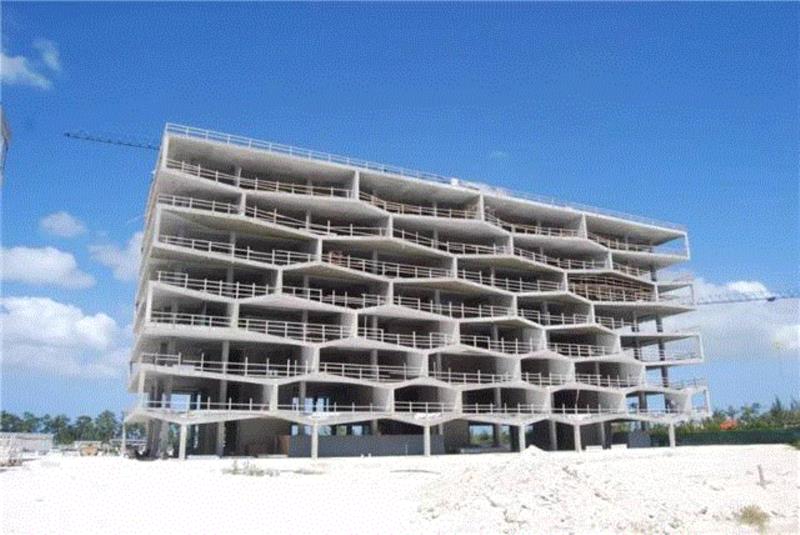

由于交错的隔墙和丰富的外立面，这些剪力墙有时连接到一个结构柱，作为“支撑上下板的刚性支架”。在其他交叉点没有柱——“墙体在这些位置不是刚性的，但依旧将垂直承重传达到柱网。” 这些18英寸（450毫米）厚的混凝土剪力墙不仅增强结构支撑，并且连接到倾斜的泳池地板中形成六边形蜂窝结构。
致谢 DeSimone Consulting Engineers
致谢 DeSimone Consulting Engineers

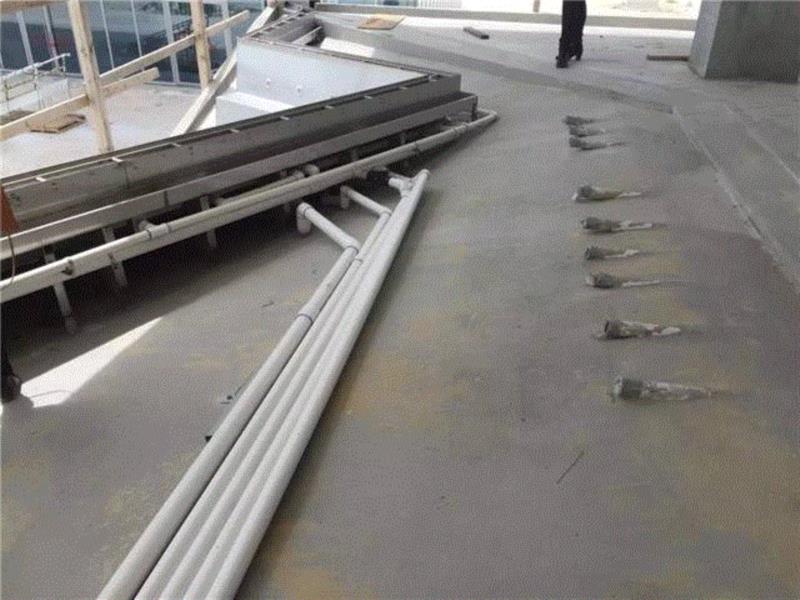

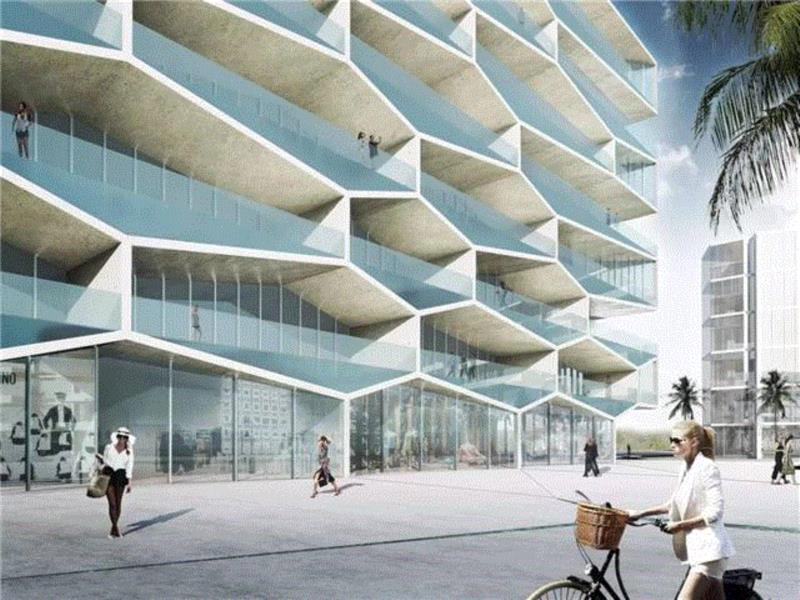

虽然悬臂长度提供了充足的室外空间，但阳台的设施建设进一步增加了的挑战。夏季厨房和泳池都需要大量的维护，同时还需要有防水性和长期适用性。这意味着需要周到的细节设计，“几十个管道，在柱网之间必须仔细放置，并适当配合倾斜的板布置。” 混凝土剪力墙也被再次利用，其中嵌入的泳池排水管将用作阳台排水的路径。
? BIG
由于蜂巢项目的创新结构系统，常规材料能够但必须谨慎使用。由于建筑物中的所有混凝土是常规钢筋现浇混凝土，需要主义混凝土混合物本身。为了确保耐久性，“设计的关键是限制初期可溶性氯化物，提供紧密的水灰比，以及在钢筋上添加混凝土覆盖层。”最后，为了进一步保护，还使用了整体防水掺合料和涂层表面。
致谢 DeSimone Consulting Engineers
? BIG
? BIG
? BIG
? BIG
? BIG
编辑：尚夕云 胡天宝；翻译：曹若曦
