互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama

{{newsData.publisher_name}} {{newsData.update_time}} 浏览:{{newsData.view_count}}
来源 | {{newsData.source}}   作者 | {{newsData.author}}

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客

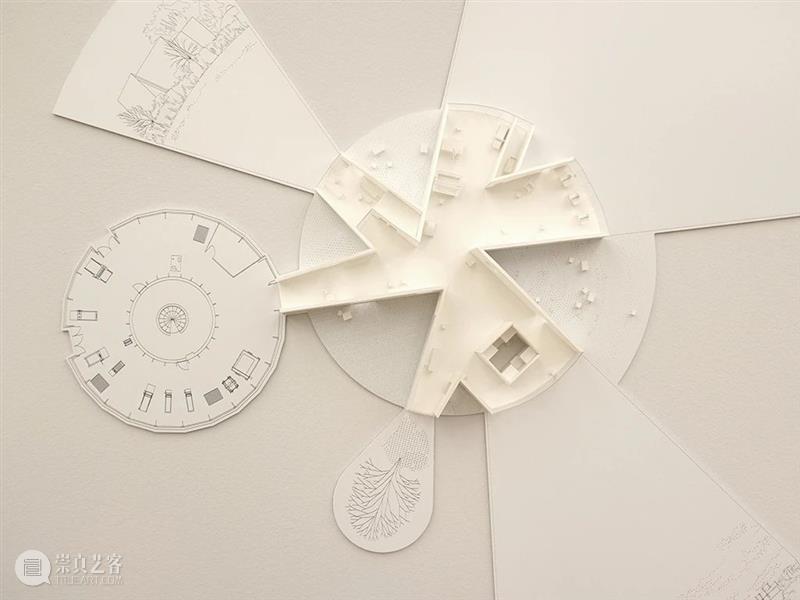

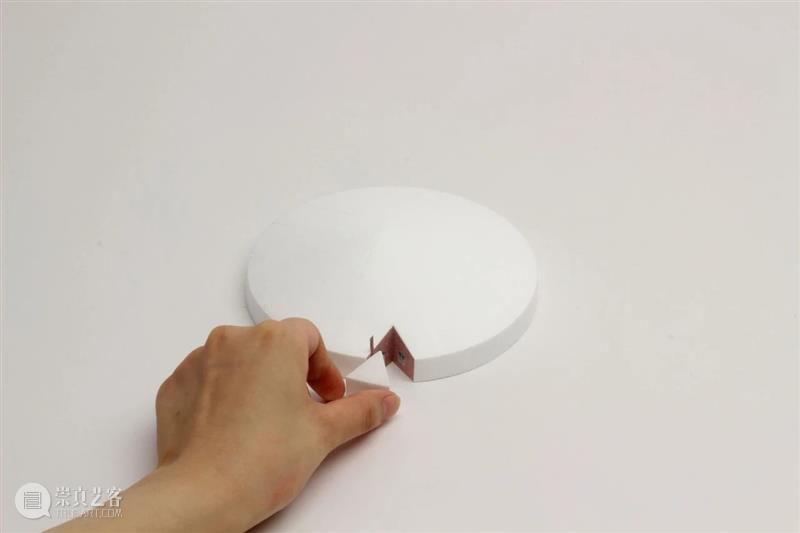

© Jeroen Verrecht互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客模型

01. 几何布局 | 新馆增建既要关注建筑质量,又要考虑其发展潜力。新建筑既不对现有展馆进行歌颂也不批判。首先,设计试图找到与现有环境丰富的互补关系,并为其提供新的可能性。新设计的展馆就像“町角(Machikado)”,这个日语单词指城市角落,类似法国的街角走廊。就像十字路口一样,同时保留集中和扩散的空间特性,鼓励城市生活的互动和独立关系。一些特殊空间位于新建筑中央区域,比如分散的不同空间,像版画工作室,艺术家可以集中精力创作艺术品,还有一些展厅,参观者可以在其中游览展品。


互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

02. 材料运用 | 新展馆首先是一个生产场所,内含版画工作室和工作坊,装满了各种机械设备和印刷机。因此,该空间不应该设计为美术馆而是工作室。其材料和饰面十分简洁,没有隐藏任何设备元素,如电缆,通风管道等。


互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客分析图

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客

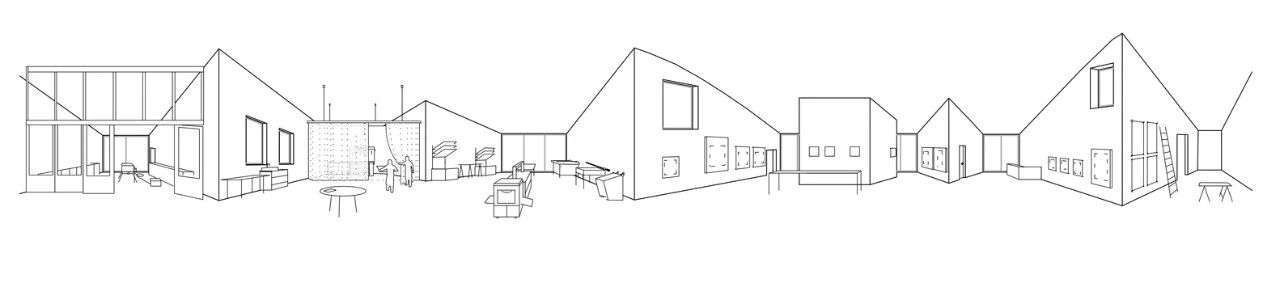

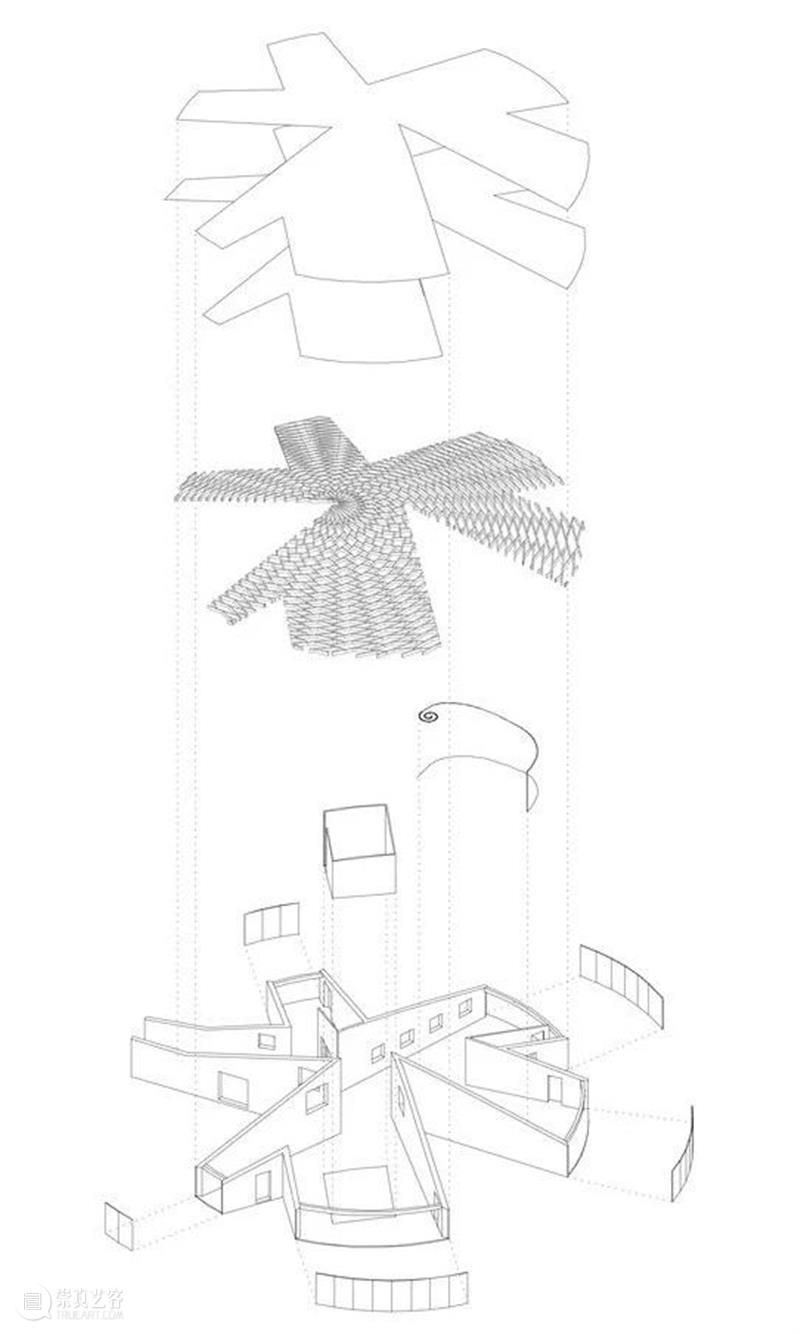

轴测分析图

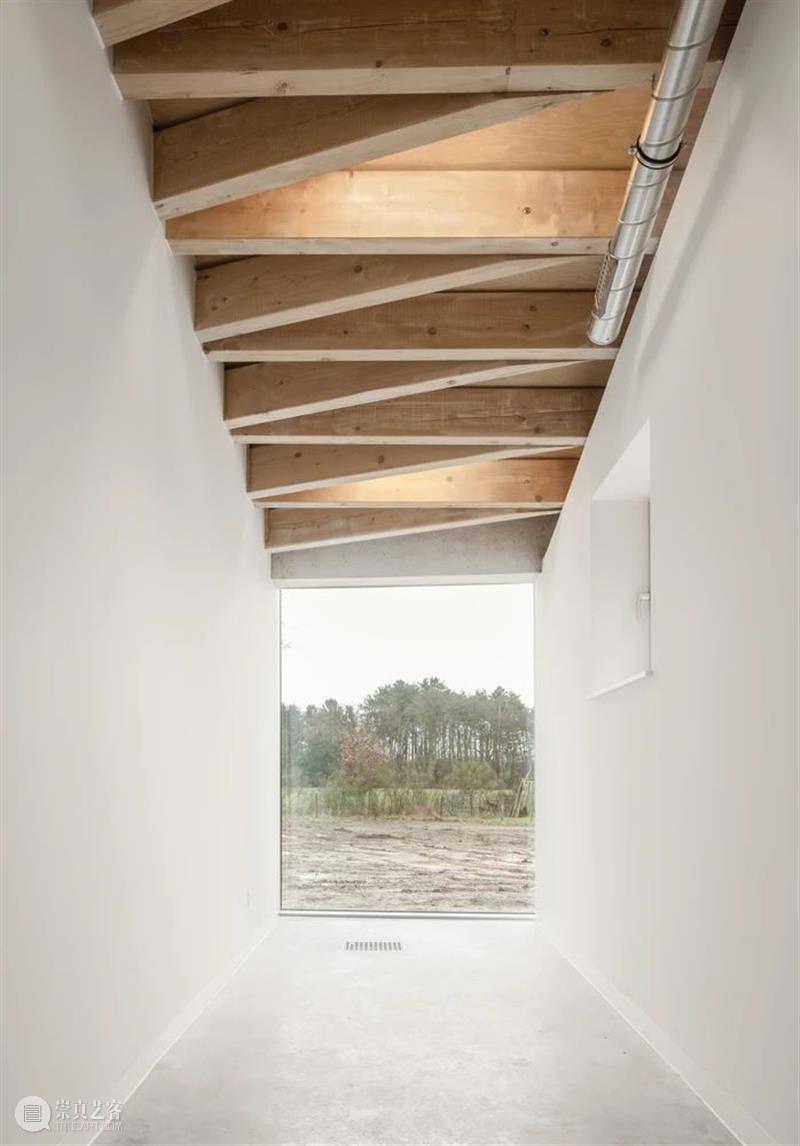

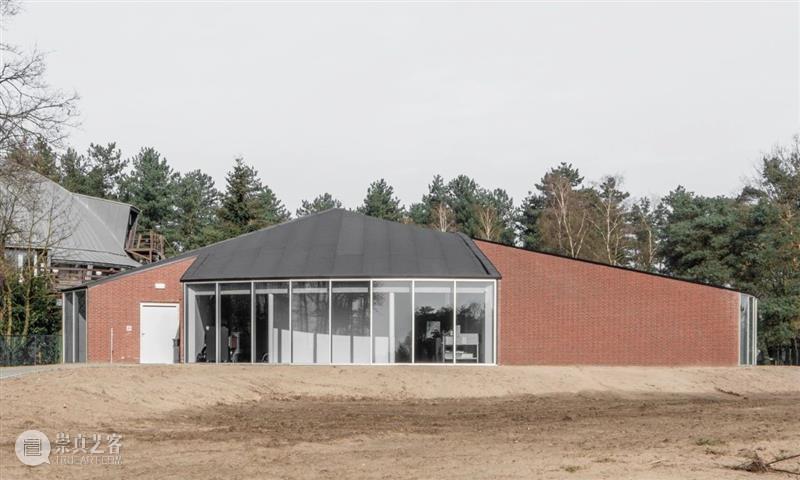

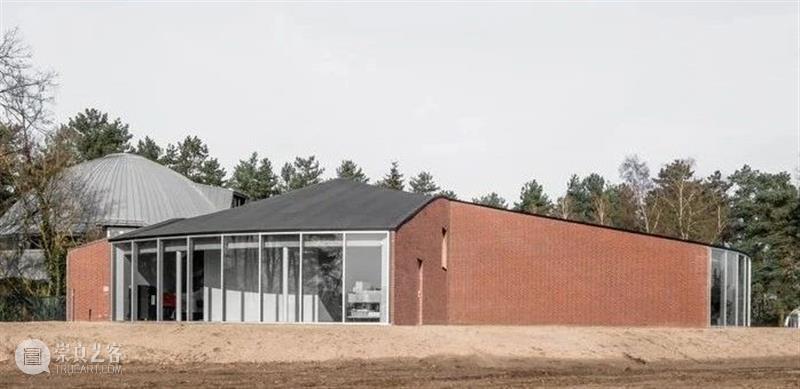

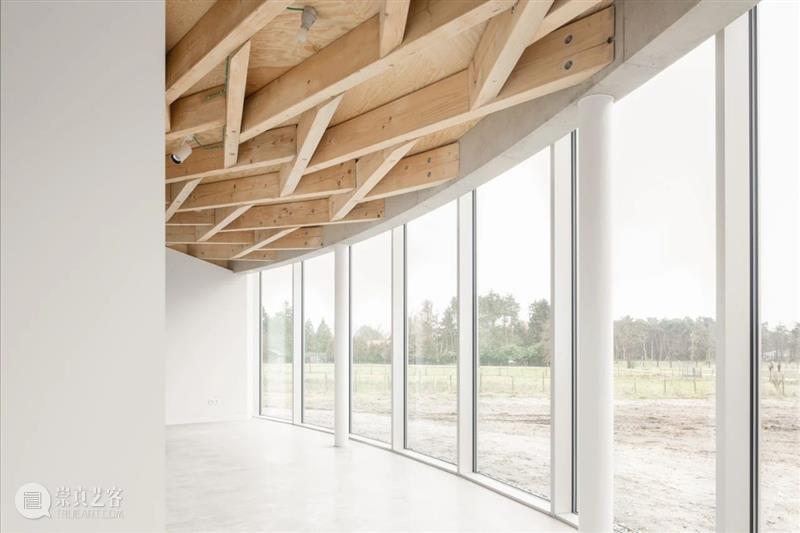

展馆采用传统建筑材料及技术建造。外墙采用深红色的砖砌成,内墙是一堵混凝土柱的砌块墙。开口有两种类型:(1)圆柱形玻璃幕墙;(2)嵌入式砖墙中的门和方窗。地板为抛光混凝土板。屋顶采用沥青屋面覆盖的木结构框架系统。


互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客

© Jeroen Verrecht

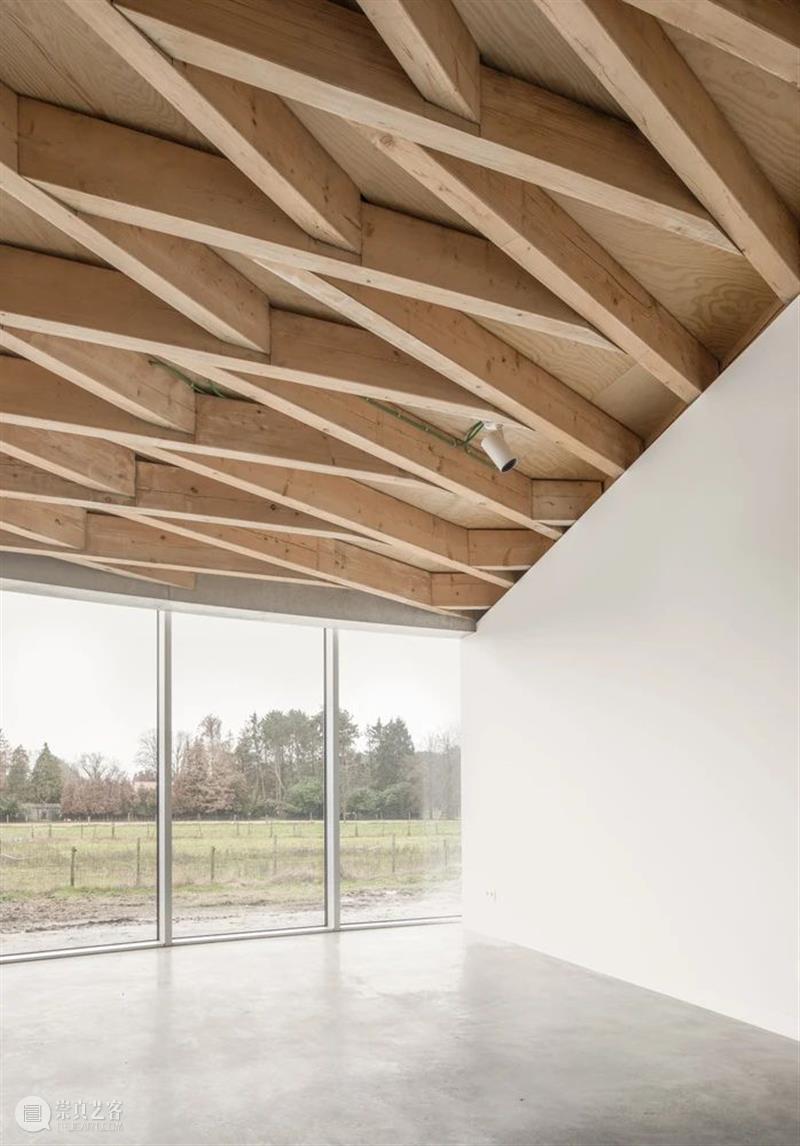

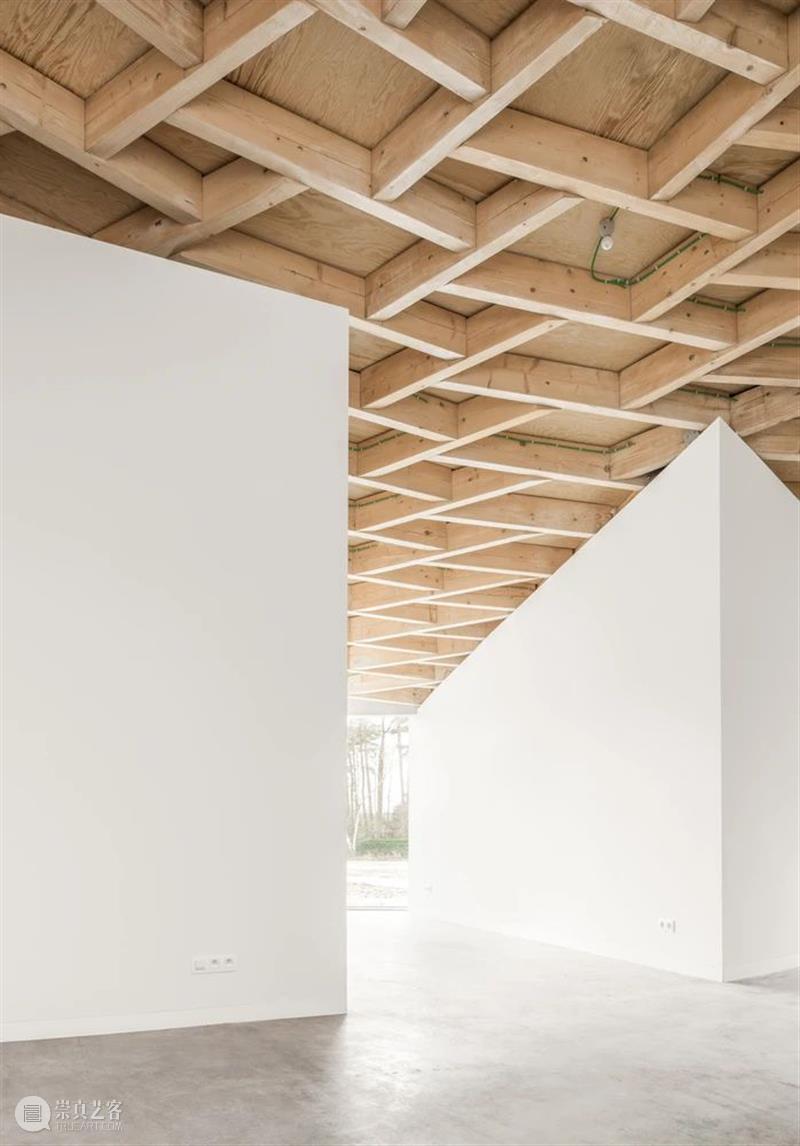

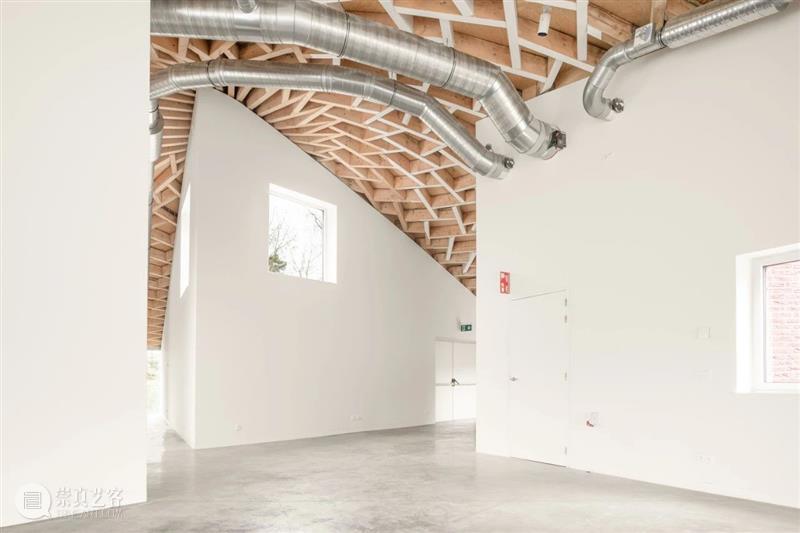

03. 互承框架屋顶结构 | 通过与Bollinger + Grohmann的工程师密切合作,在竞赛中重新构思了该建筑的屋顶结构,并在设计阶段进行深入设计。事实上,圆锥屋顶的复杂几何形状为技术和建造带来了真正的挑战。该结构基于一种称为互承框架的古老结构类型。


互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

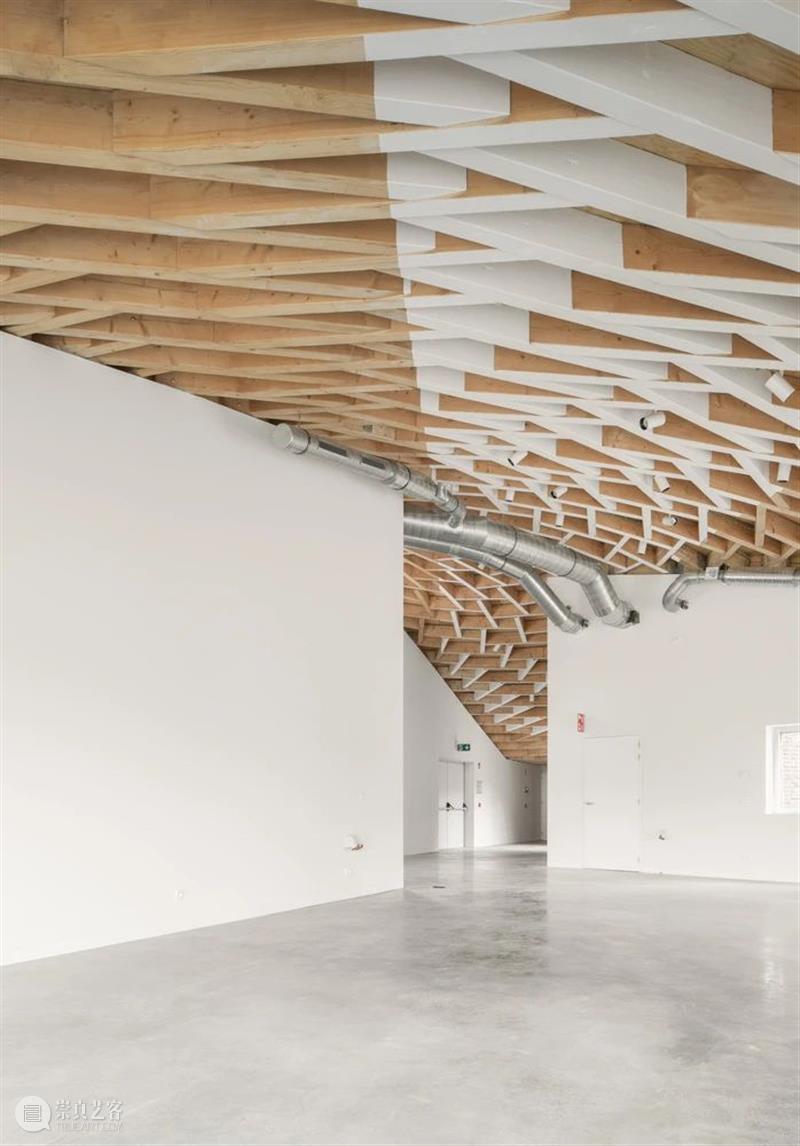

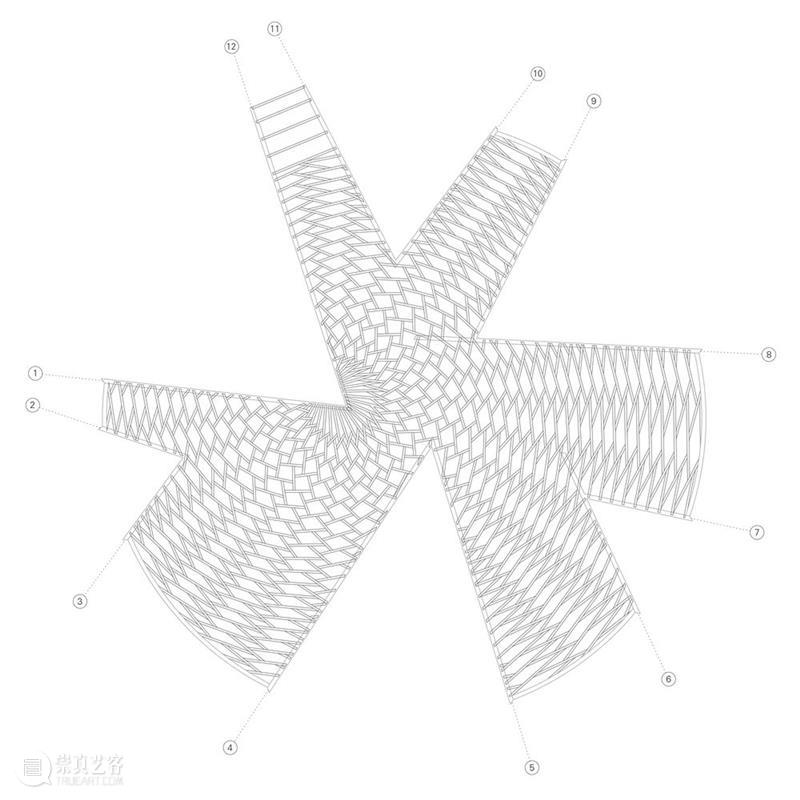

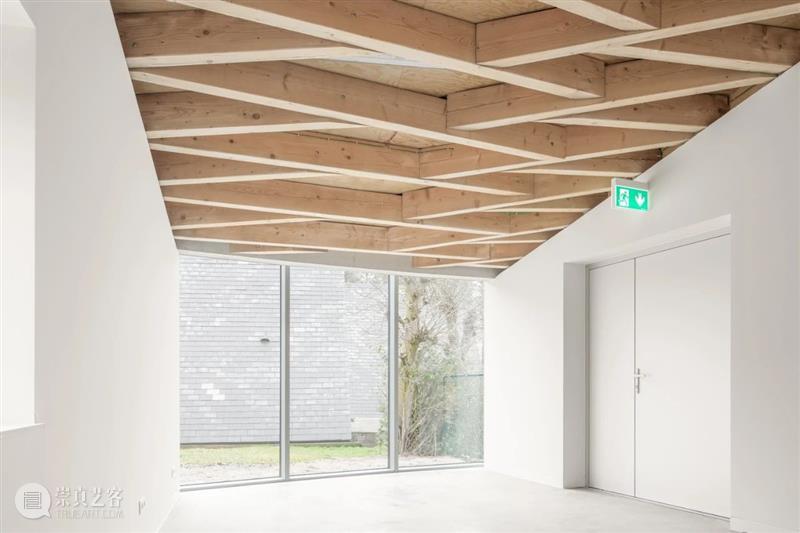

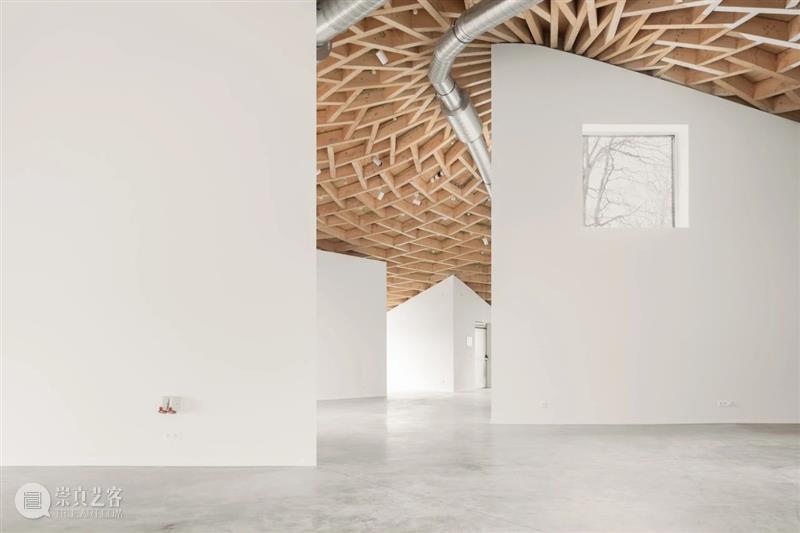

这种类型可以通过限长度的木材杆件实现较长的跨度,由放置在特定几何位置上相互支撑的元素组成,通过简单重复的图案堆叠而成。在项目中,这种结构可适应圆锥屋顶截面,在不同的空间中演化,不局限于特定走向。该结构由800个等截面实木梁组成。在直径为29米的锥体表面设置了25组互相支撑的关系。最终成果是一个非常复杂的结构系统,其中每个杆件都是唯一的,影响着其他所有木梁。


互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客分析图互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客© Jeroen Verrecht


项目图纸

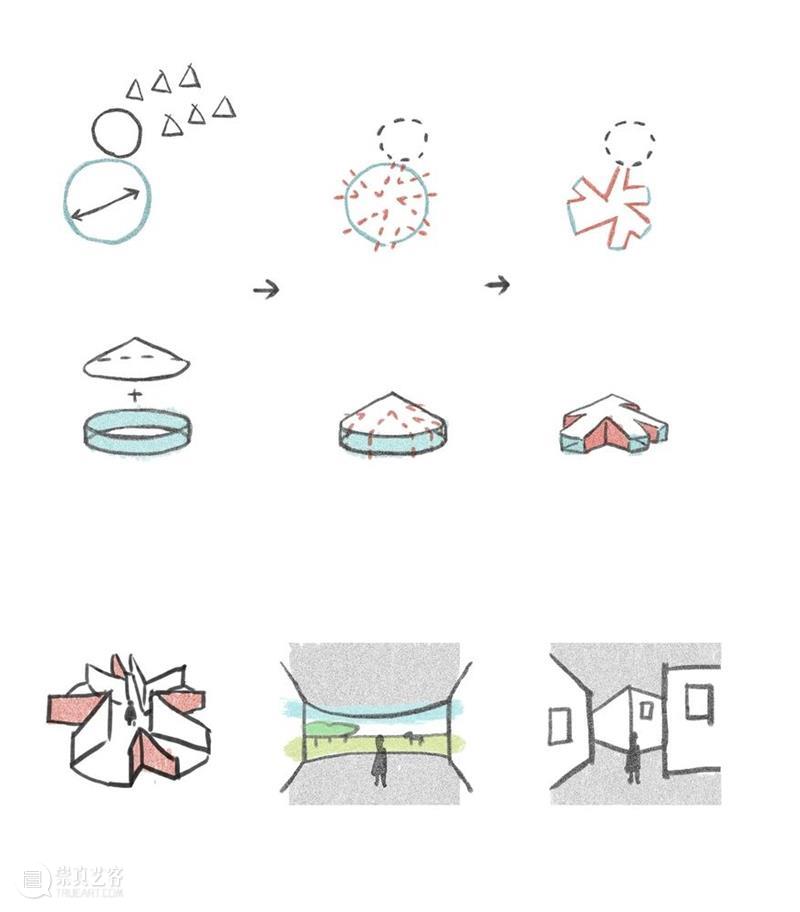

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客草图互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客总平面图

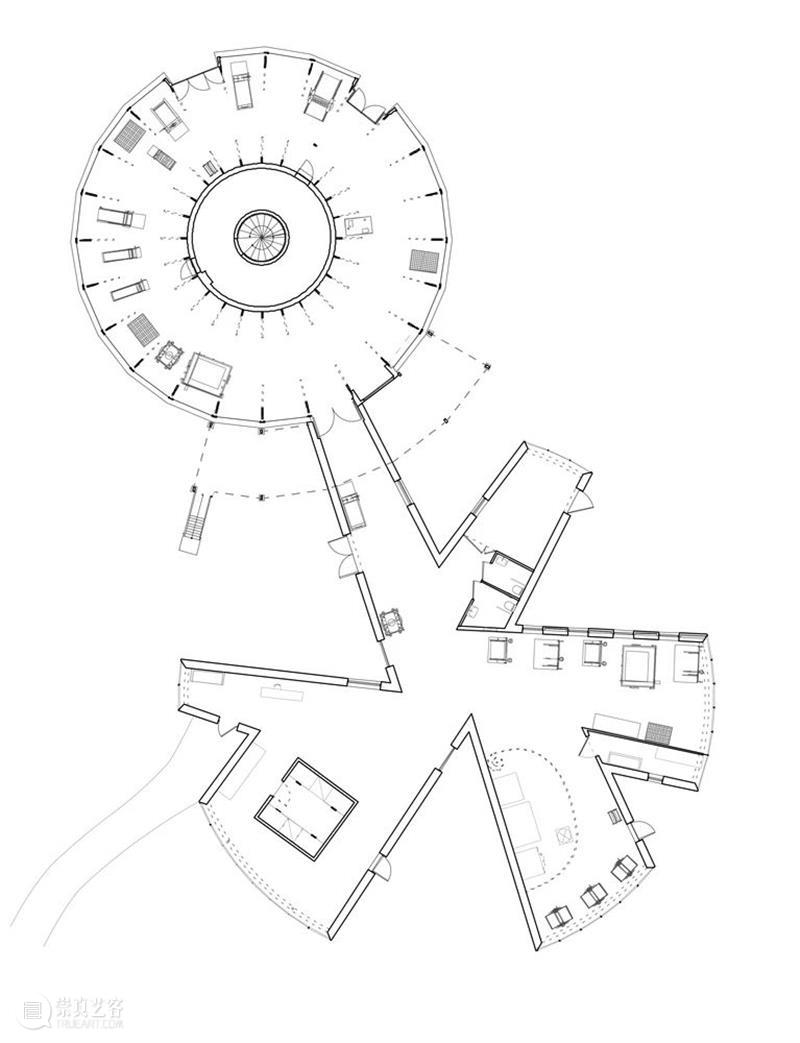

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客平面图

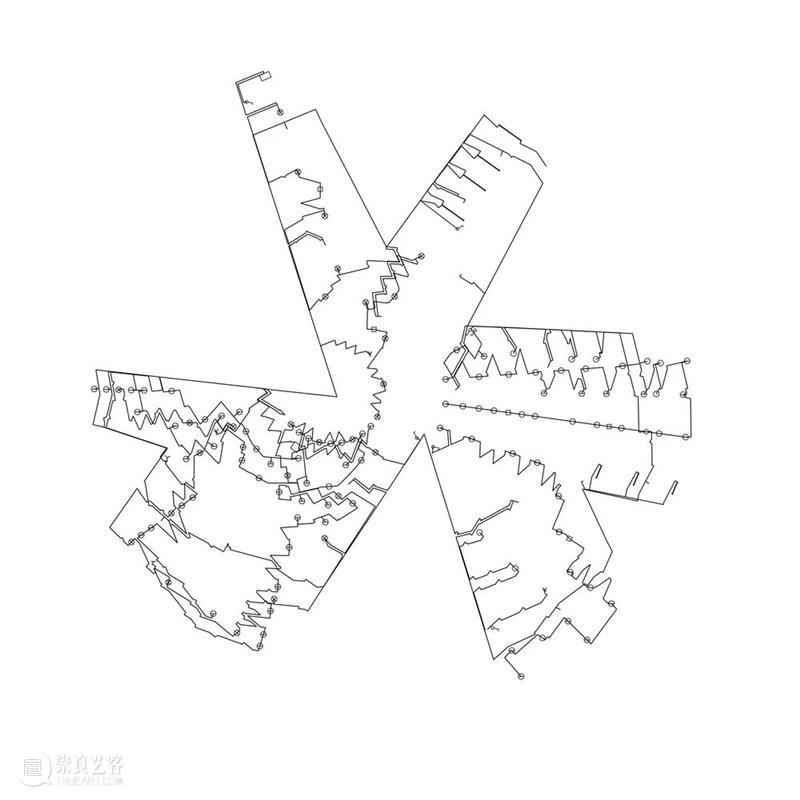

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客屋顶平面图

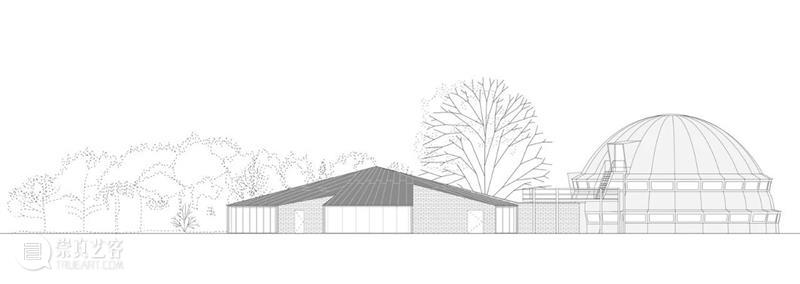

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客立面图

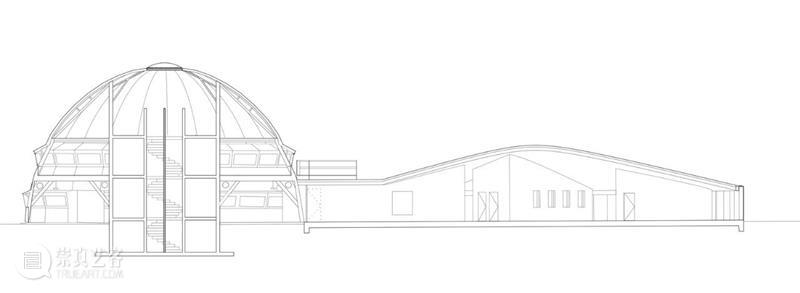

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客剖面图

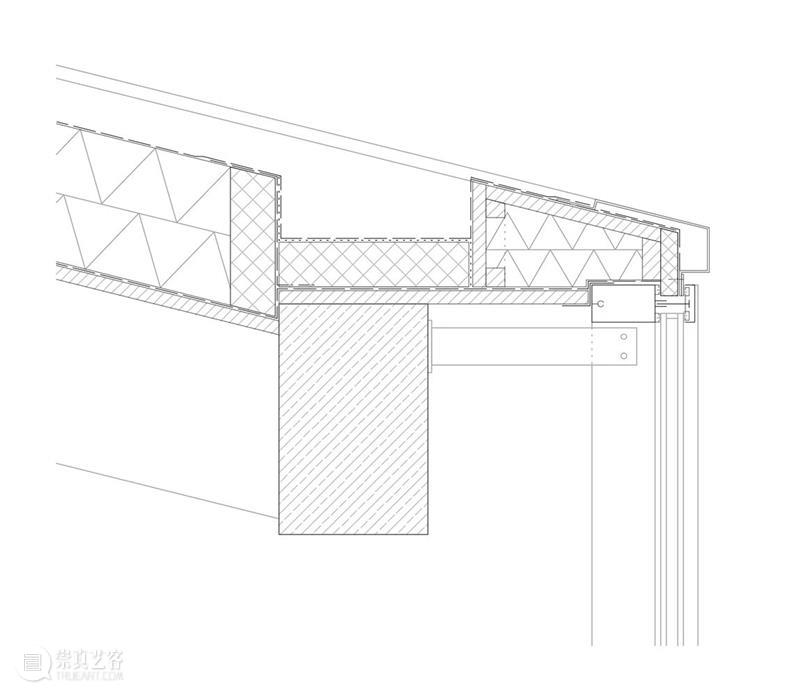

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客细节图

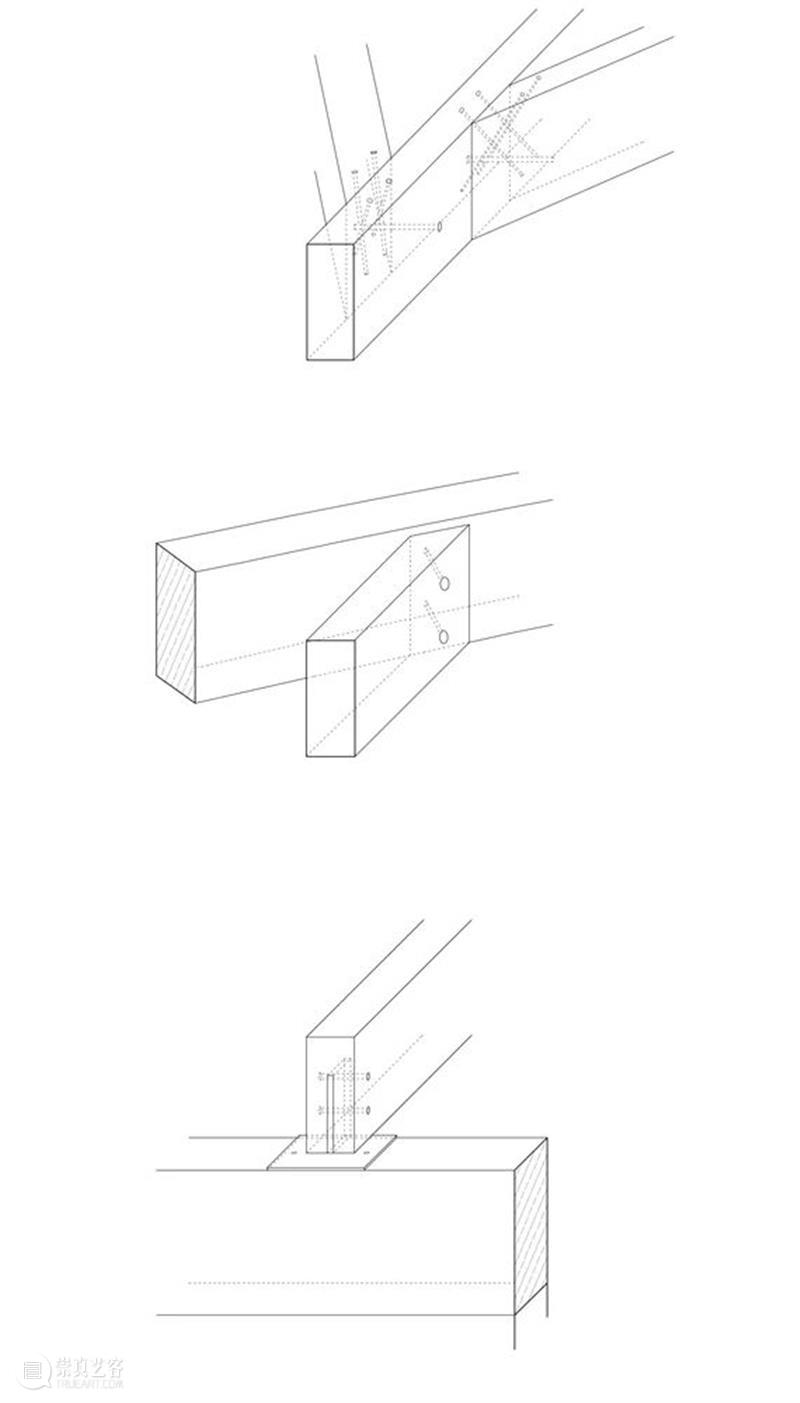

互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客轴测细节图互承框架古老结构,比利时文化展厅 / LIST + Hideyuki Nakayama 展厅 框架 结构 比利时 文化 Jeroen 模型 几何 布局 新馆 崇真艺客模型

项目信息

建筑设计:LIST + Hideyuki Nakayama

地址:Kasterlee, 比利时

项目年份:2019

建筑面积:417.0 ㎡

摄影师:Jeroen Verrecht,Hideyuki Nakayama,LIST

项目建筑师:Quentin Madiot



编辑:韩双羽,莫因同;译者:郑盈盈
