上海苏州河畔钢构，飞鸟亭+介亭 / 同济原作设计工作室

飞鸟亭 © 章鱼见筑

飞鸟亭

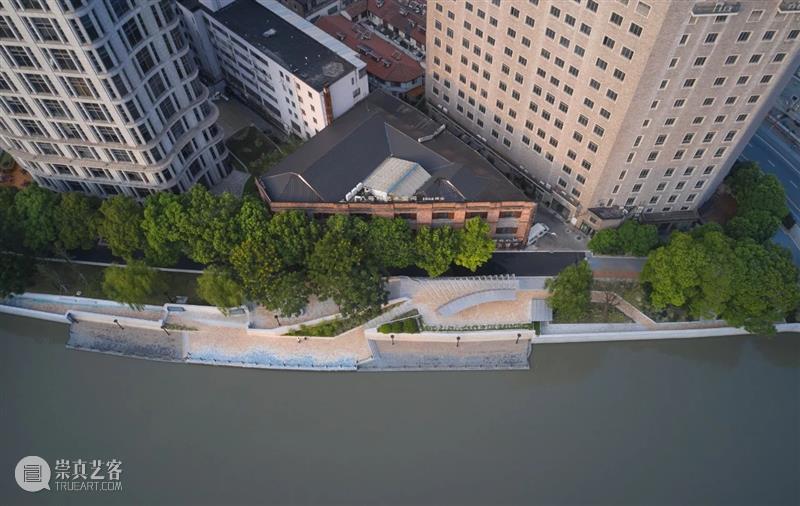

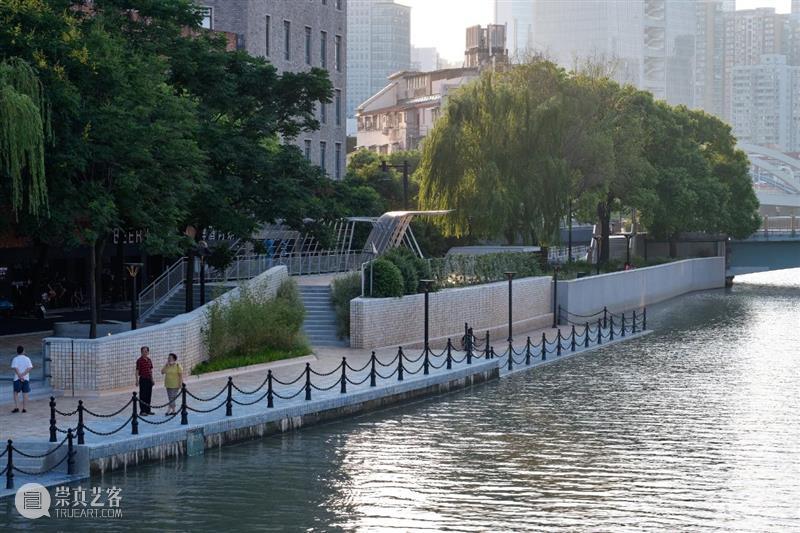

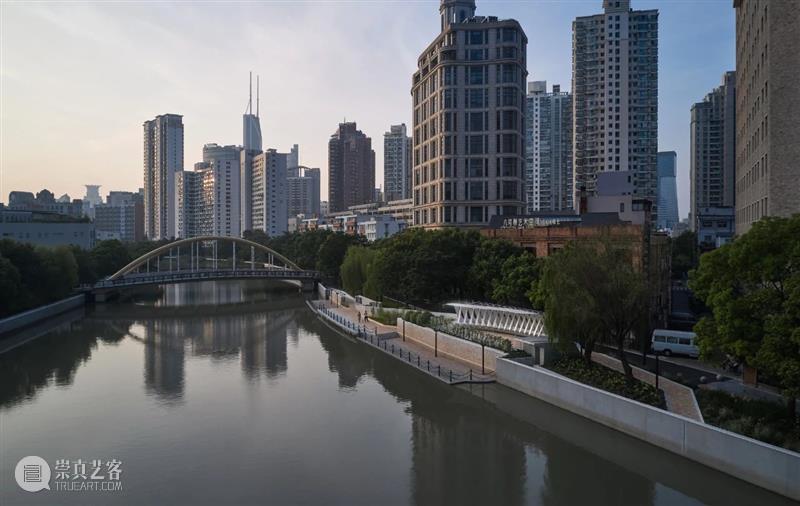

飞鸟亭位于苏州河南岸乌镇路桥和新闸路桥之间，建在一处半地下倒班房的屋顶平台之上，平台下是开阔的小广场和亲水驳岸，独特的位置使其成为滨河空间的“制高点”。初到这里，站在平台之上，苏州河从脚下静静流过，举目四望，视野极佳，令人印象深刻。因此，保留倒班房原有结构，存续原先场地高度成为了有利的设计条件。

© 章鱼见筑© 章鱼见筑© 章鱼见筑

平台上原先有一个张拉膜结构凉亭，四根斜钢柱穿过结构顶板连接地下基础。作为滨水空间的景观小品，原有膜结构凉亭停留性差，体量不足以成为小广场的空间背景，也难以满足“制高点”对识别性的要求。

© 章鱼见筑© 章鱼见筑© 章鱼见筑

对凉亭的改造起于对场地的梳理：休息平台与两条平行于河岸的漫步道相通，同时又通过两端的大台阶分别与东侧的小广场及南侧的跑步道连接，面积不大的平台却交织了这样多的通行需求，如何在其中创造出一个安静的观水休憩空间是首先要解决的问题。

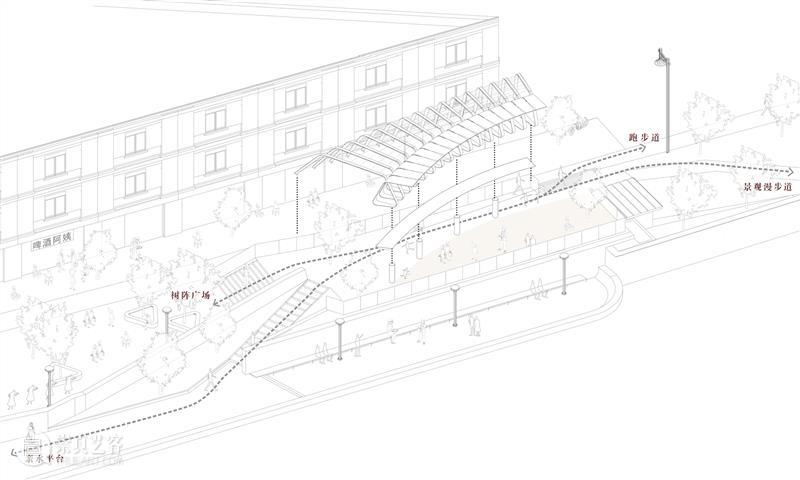

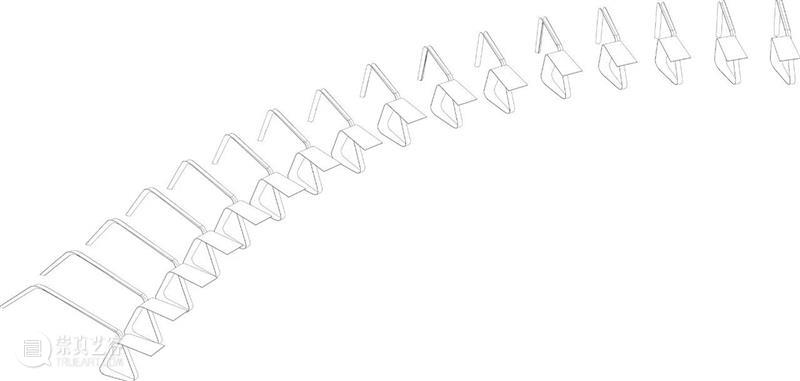

分解轴测图© 章鱼见筑© 章鱼见筑

将原先四根斜柱裁切到人们落座的高度作为新结构支撑，依其定位阵列出沿弧线排开的铝结构单元，这样一道弧线就划分了场地内外。弧线外侧分离出供通行的漫步道，弧线内侧则自然形成了一个半包围的休憩空间。

© 章鱼见筑

© 章鱼见筑

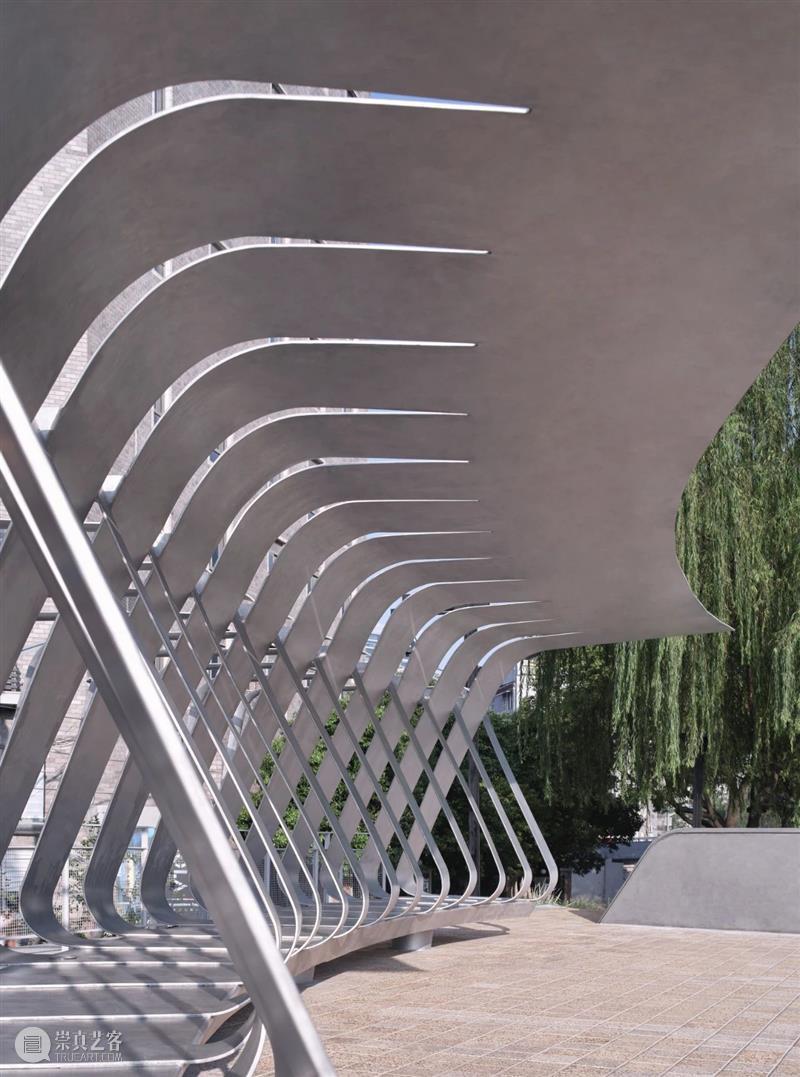

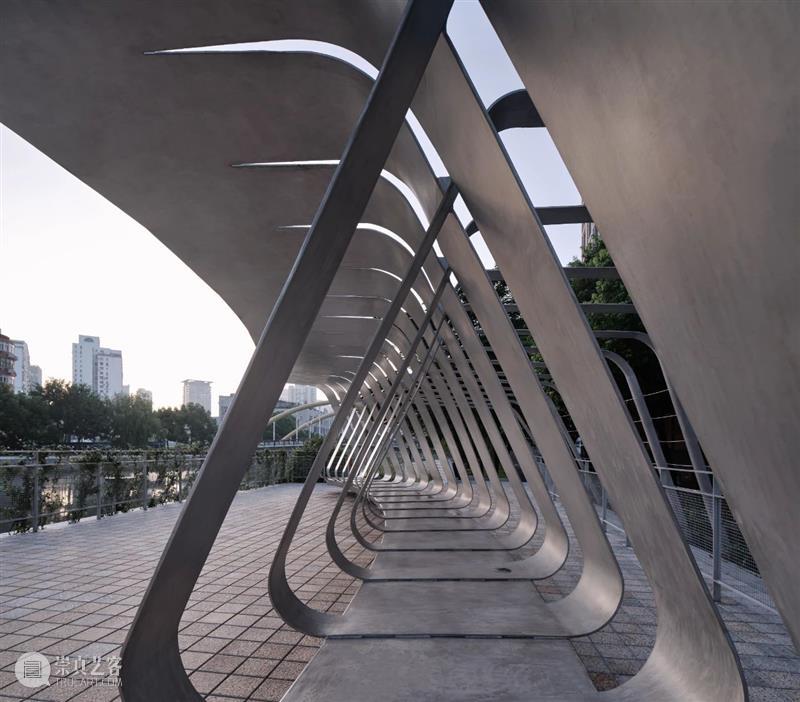

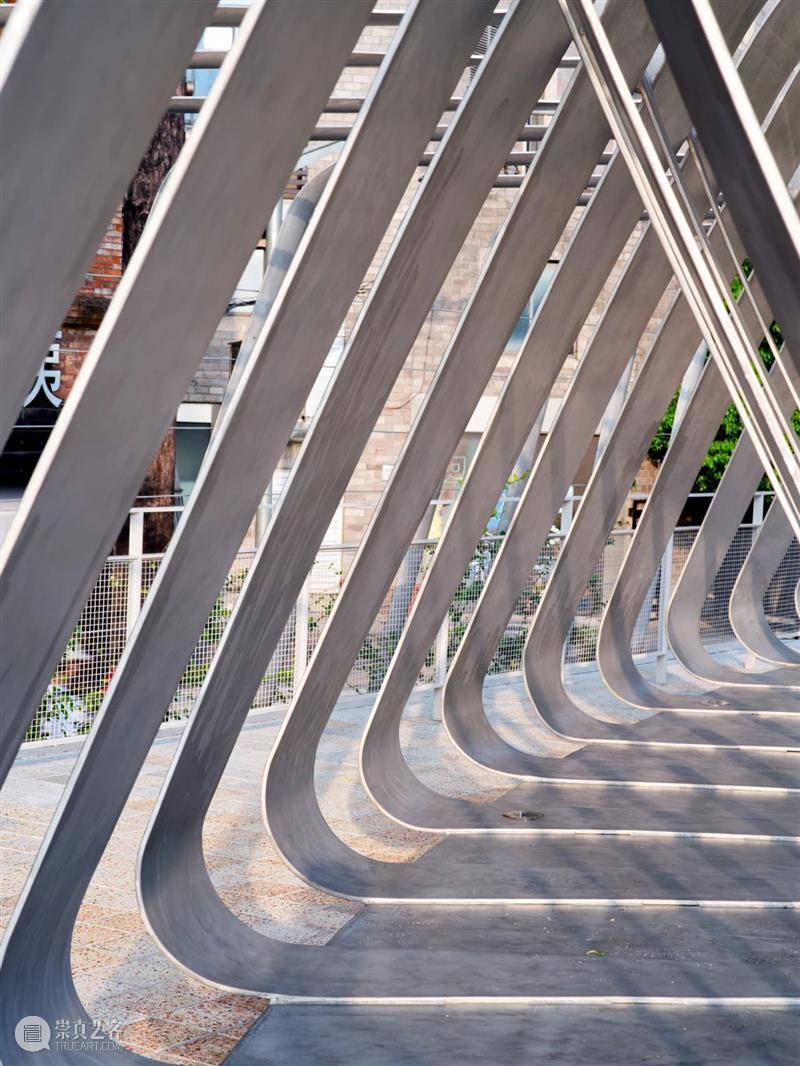

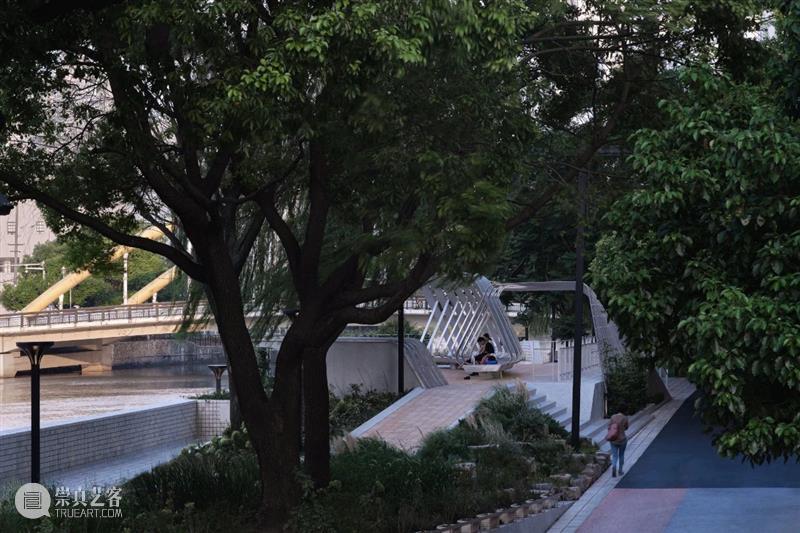

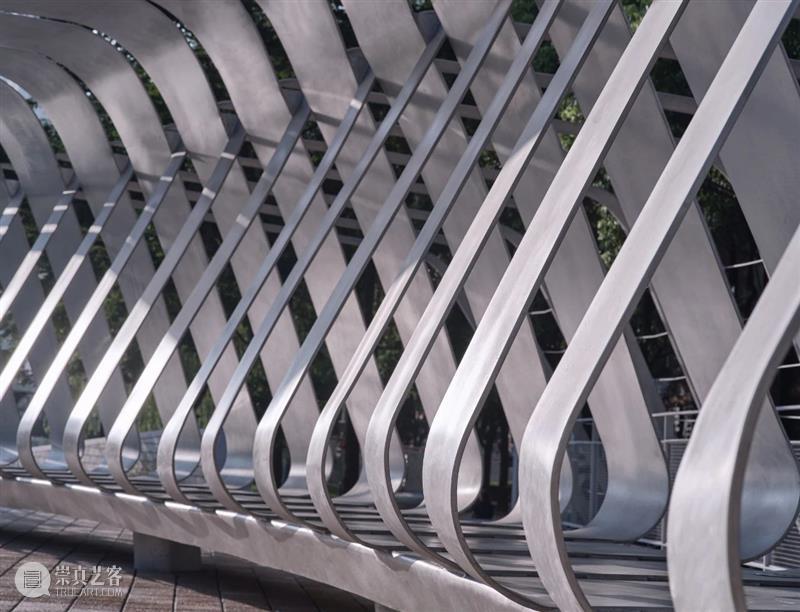

铝结构单元继续向内向上生长，放大聚合成了雨棚，为这片小天地遮风避雨，人们落座于结构单元“缝隙”之间，面水而观，谈笑风生；铝结构单元向外向下蔓延，围绕出了漫步空间，台下的爬藤顺着延展的铝条向上攀爬，包裹出一条绿荫小道，人们游走其中，捕捉藤叶间的斑驳。而连接内外的铝结构单元，自身也变成了充满韵律感的“隧道”，成为了小朋友嬉戏玩耍的小天地。

© 章鱼见筑© 章鱼见筑

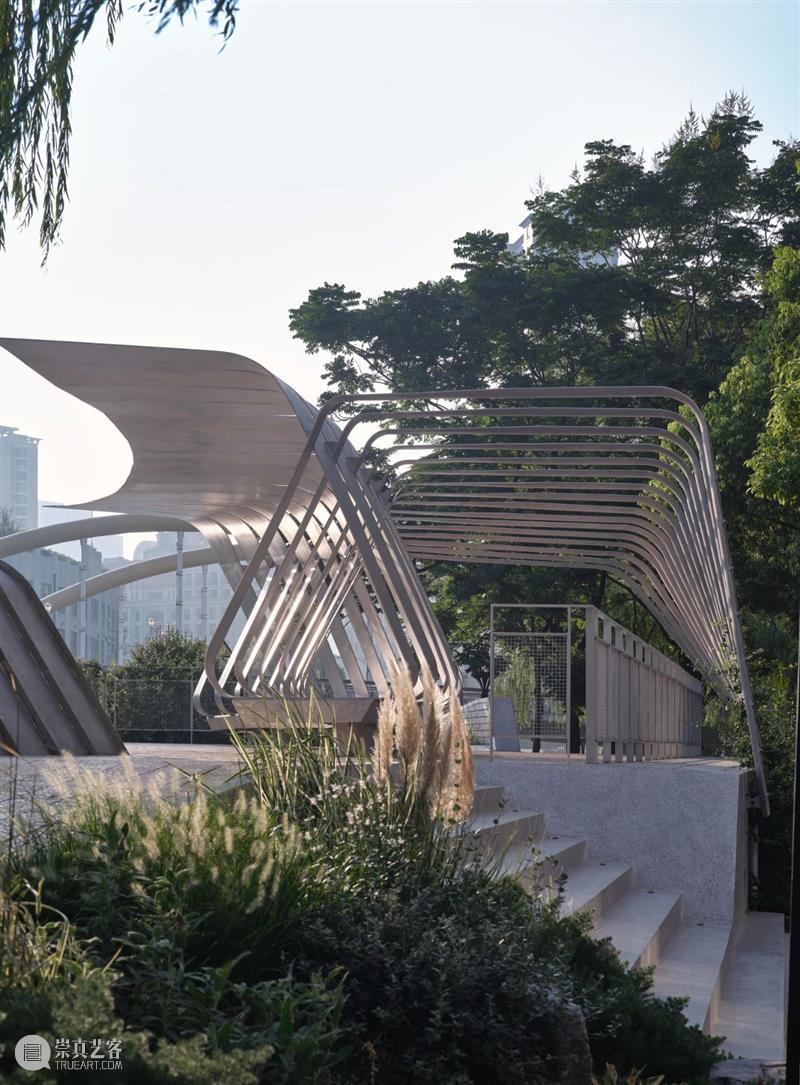

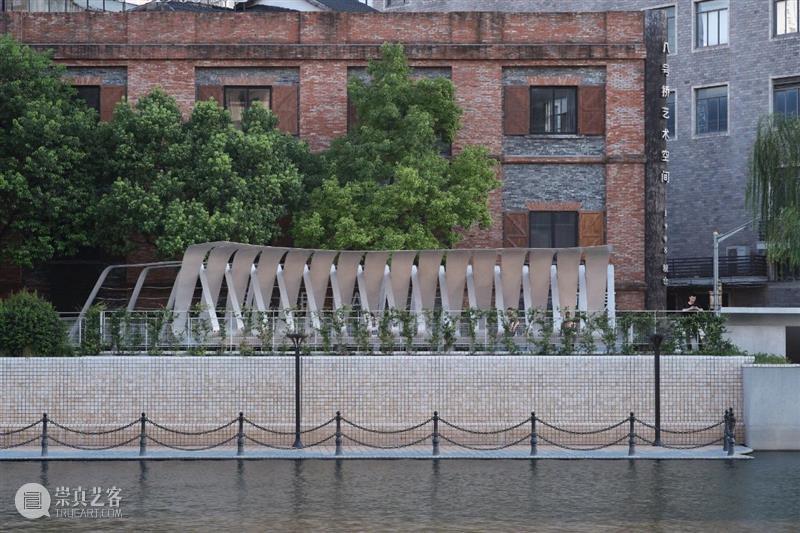

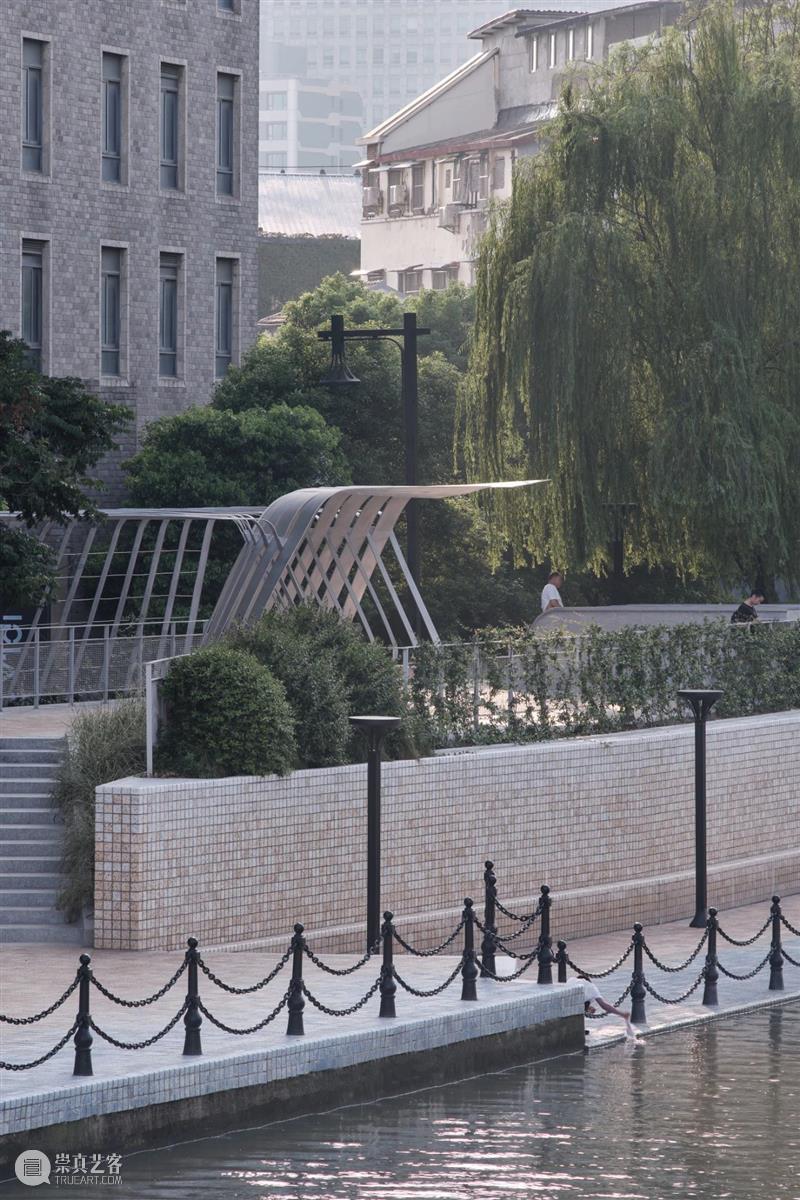

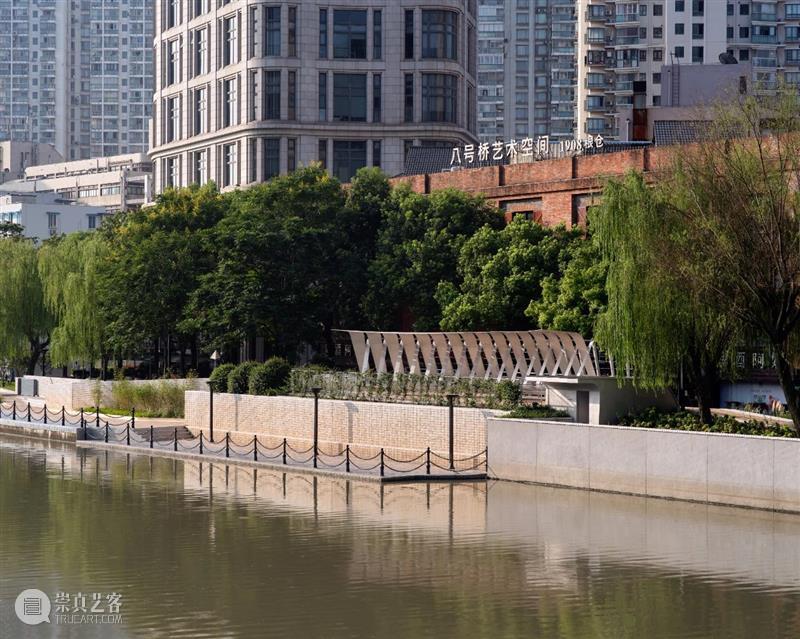

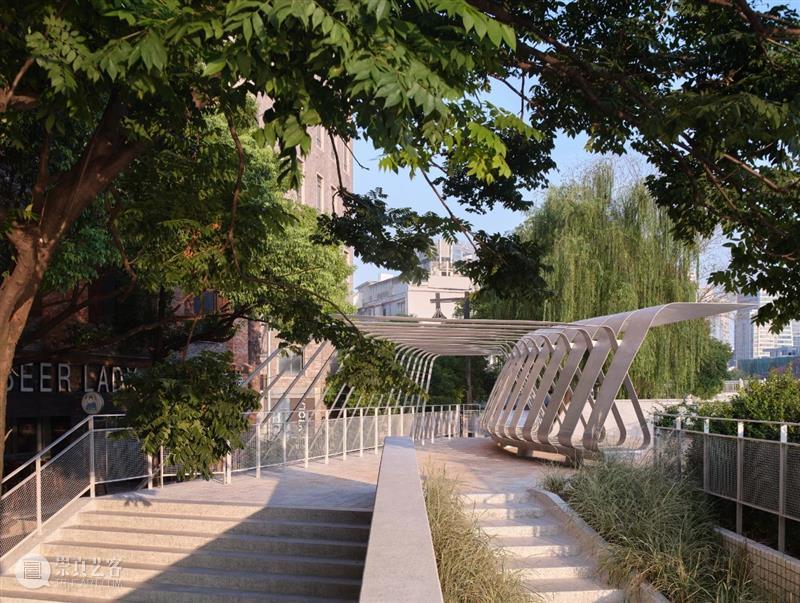

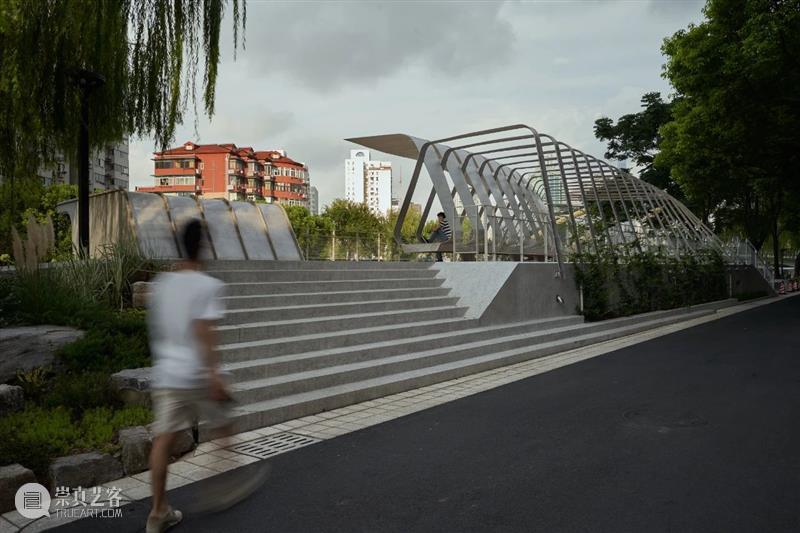

这样一个长度达14米的全铝结构整体，重量完全承托在原先的四根线性排列的斜柱之上，雨棚向上往河边悬挑，铝条向下通过栓接轻巧地搭在平台的边沿，整体维持着巧妙的平衡，铝结构自身的金属光泽在粼粼波光的映衬下熠熠生辉。 沿着河边漫步道走来，远远看去，如同羽毛般的结构韵律，如悬浮般的体量支撑，新的凉亭像是银色丝带织成的小鸟，在苏州河岸边振翅待飞，身姿轻盈，向水而生，因此而名-飞鸟亭。

© 章鱼见筑

飞鸟亭 ©章鱼见筑

介亭

介亭位于黄浦区南苏州路76号黄浦公园内，北邻苏州河，与上海大厦隔岸对望；南侧为上海划船俱乐部旧址与黄浦公园。介亭的设计源于一次场地“考古”后的意外机缘：2009年11月吴淞路闸桥拆除，现场遗留下吴淞路闸桥西侧钢箱桥墩；2019年苏州河东段景观提升工程正式开始实施。

© 陈晨© 陈旸

这座矗立场地中斑驳却具有一定几何形状的混凝土方墩居然承载着非同寻常的城市历史，我们决定通过一种特殊的方式“唤醒”场地曾经的印记，将废弃桥墩激活唤醒并参与苏州河公共空间的“场地对话”活动之中。

© 章鱼见筑© 章鱼见筑© 章鱼见筑

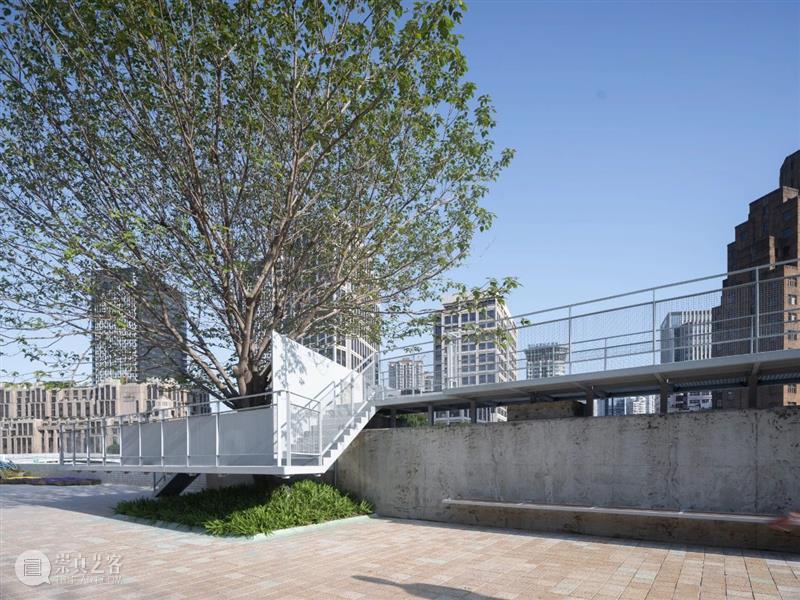

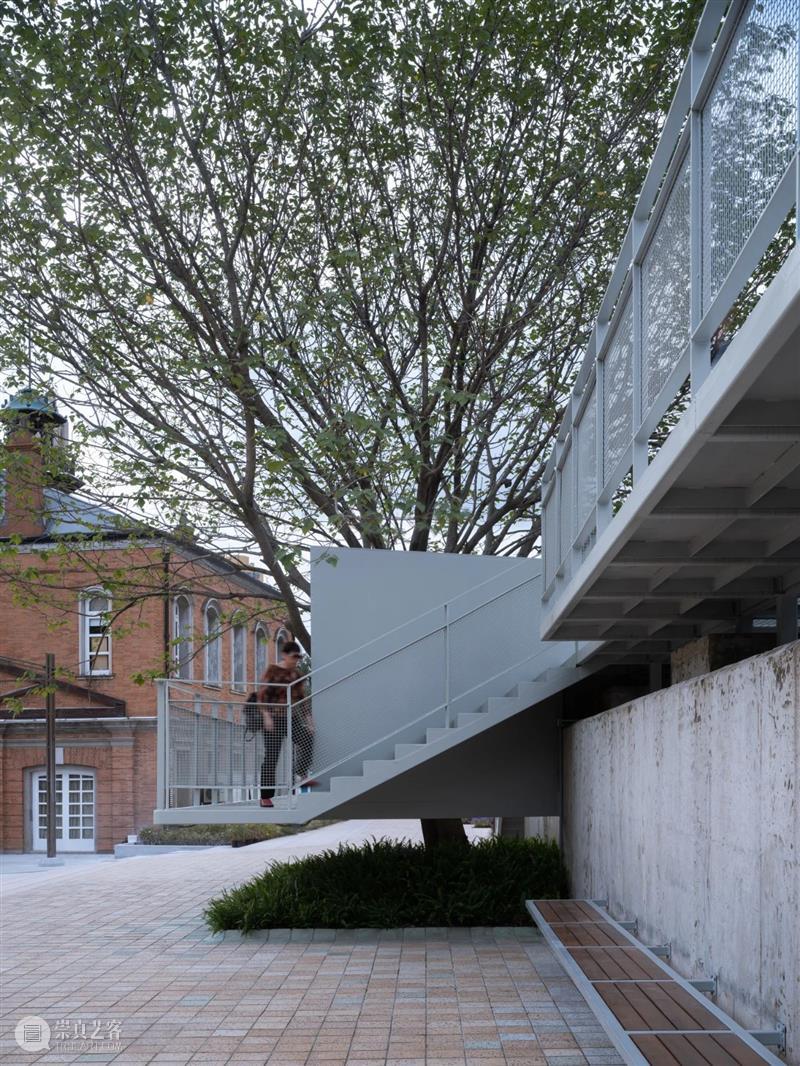

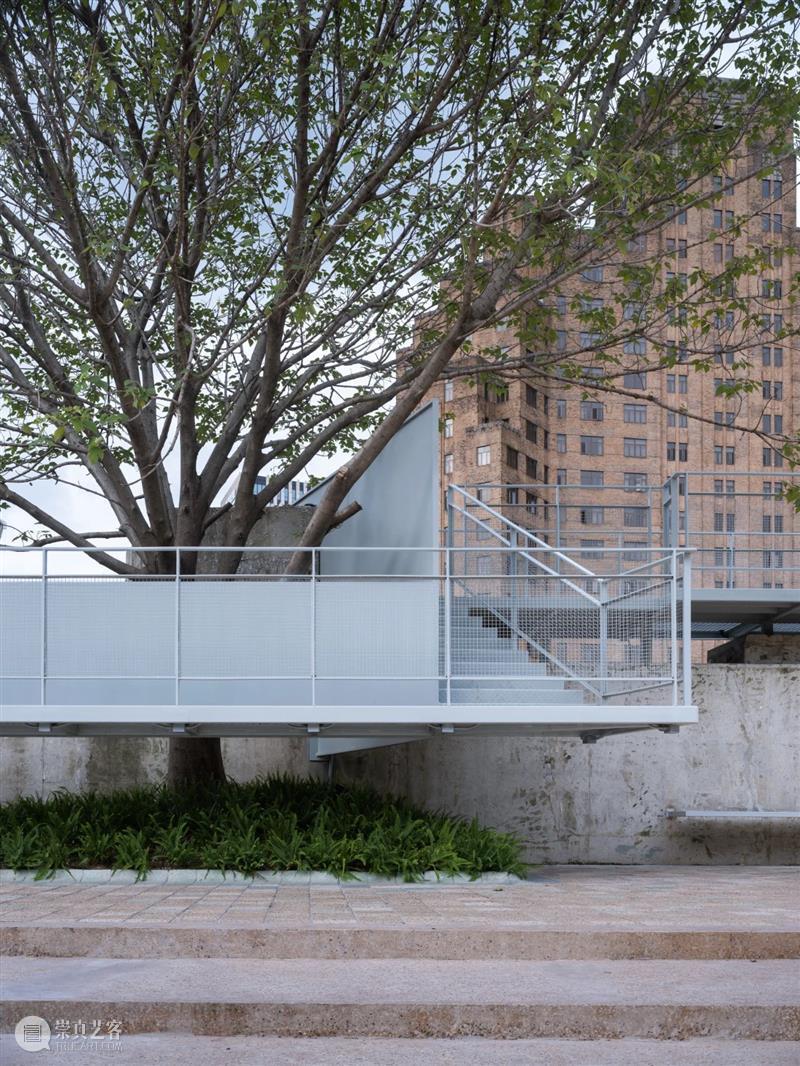

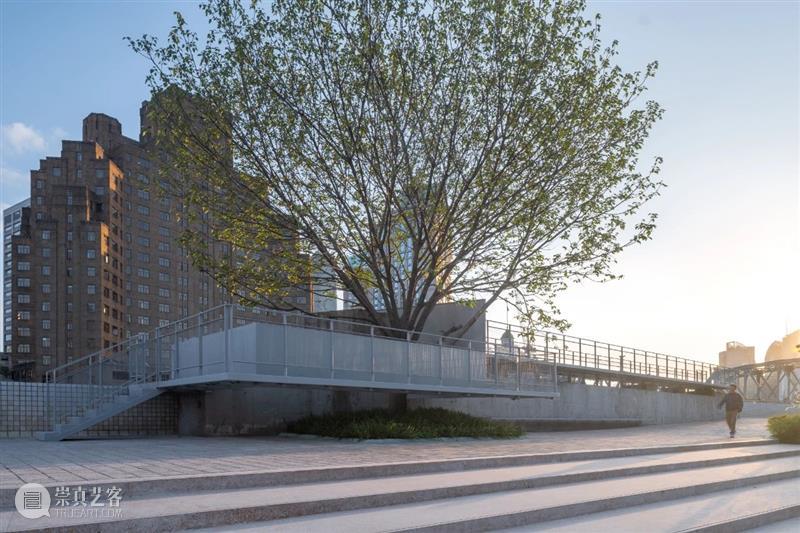

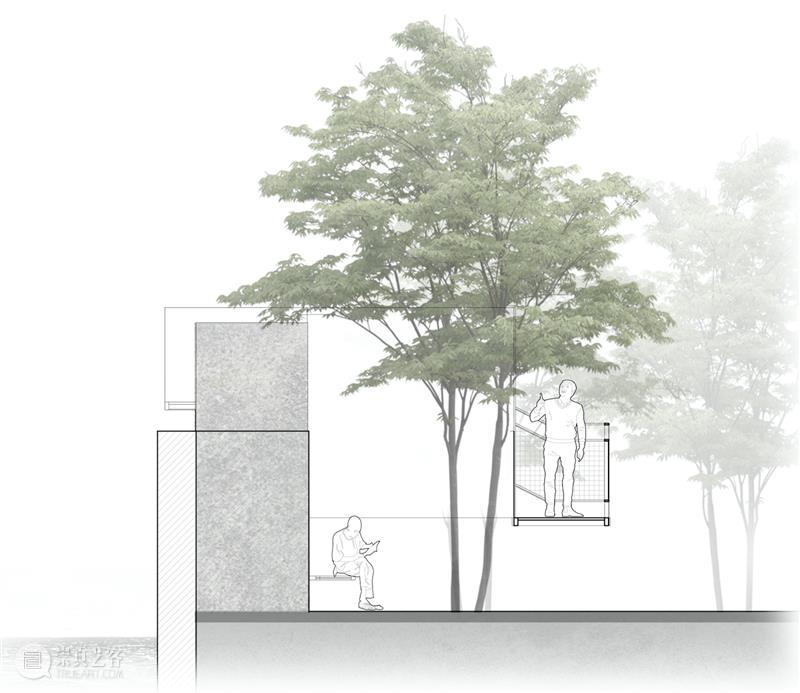

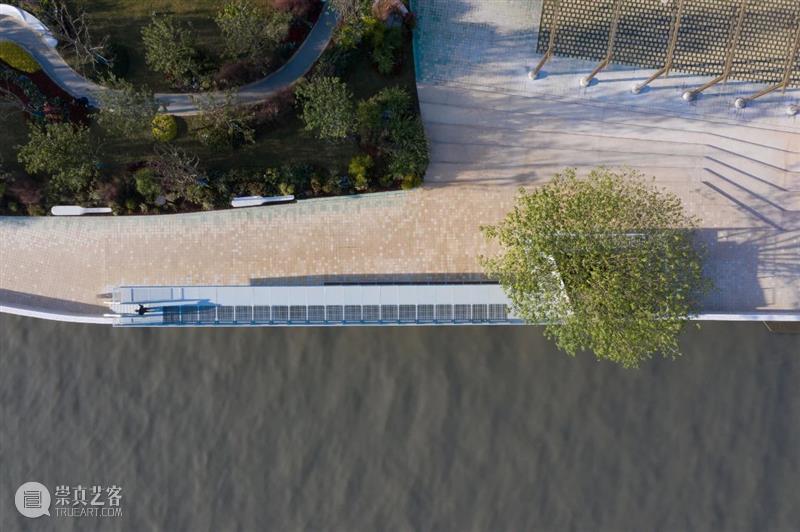

我们设想在桥墩结构上方建构一座钢质长亭，从桥墩西侧起始贯穿至东侧。桥墩西侧现存一株枝繁叶茂的构树，我们以桥墩为基础将钢栈道环绕构树悬挑绕行后拾级而上到达桥墩顶部，近4米的悬挑栈道彰显了介亭轻盈的结构美感，此刻无论是桥墩还是构树都成为介亭与场地环境互动的重要组成元素。

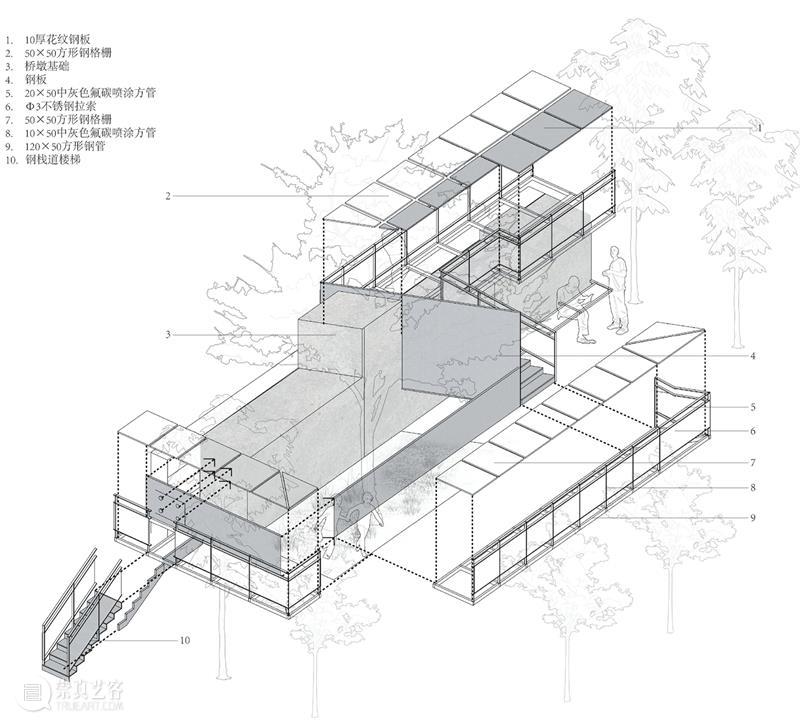

介亭整体轴测图© 陈旸

© 章鱼见筑

© 章鱼见筑

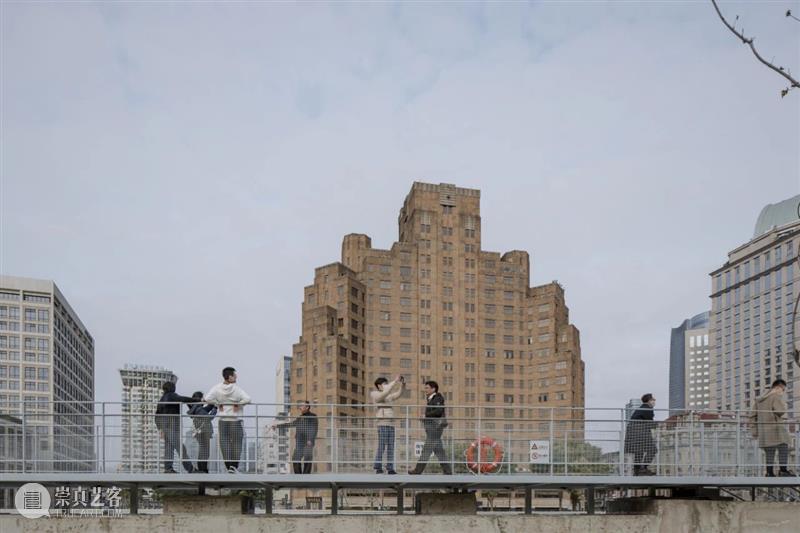

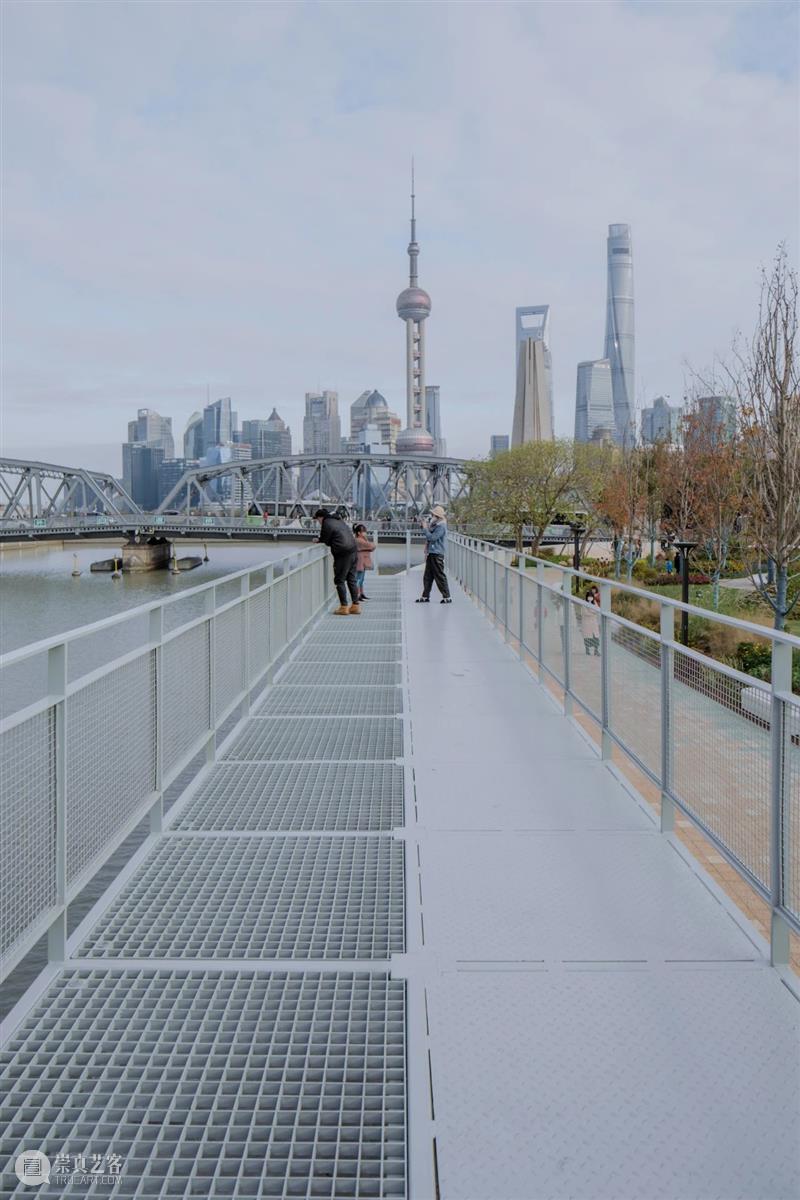

介亭东侧栈道通过钢柱支撑“悬浮”与桥墩之上，纤细精巧的钢结构与敦实厚重的基础再次形成了鲜明的对比。介亭总长约为50米，栏杆由50宽扁钢框架嵌入钢丝网构成，地面由花纹钢板与钢格栅组成，在确保安全与隐私的同时，提供了通透且灵巧的视觉形象感受。

介亭 ©章鱼见筑

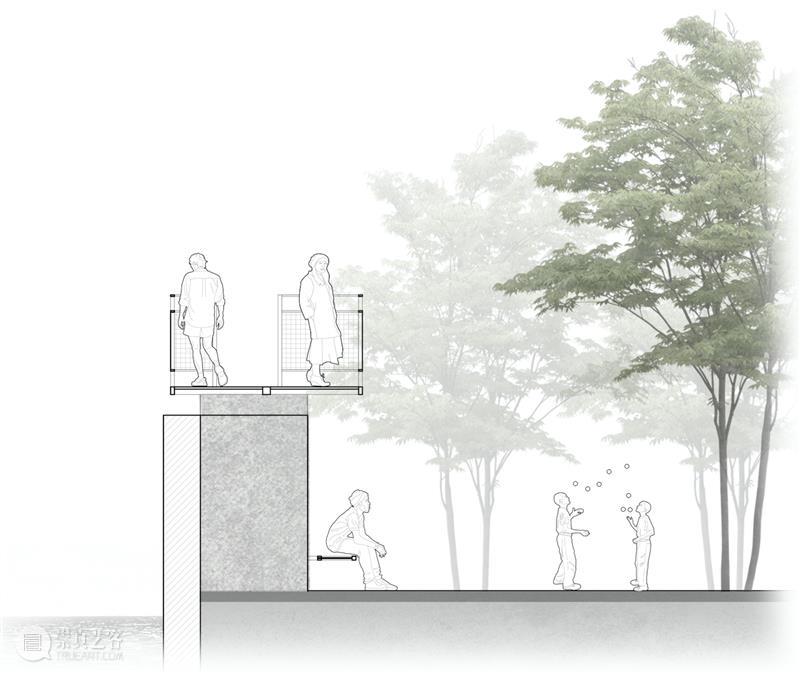

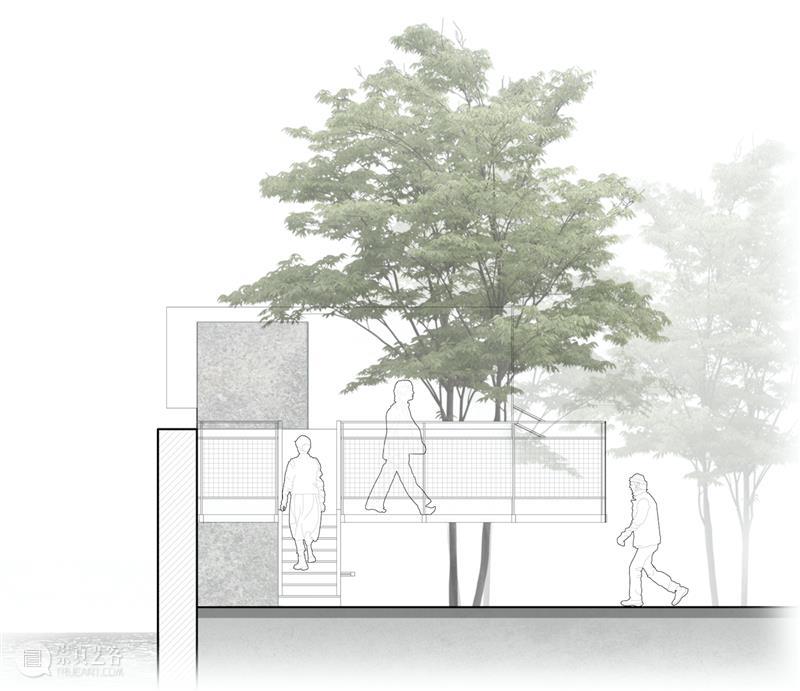

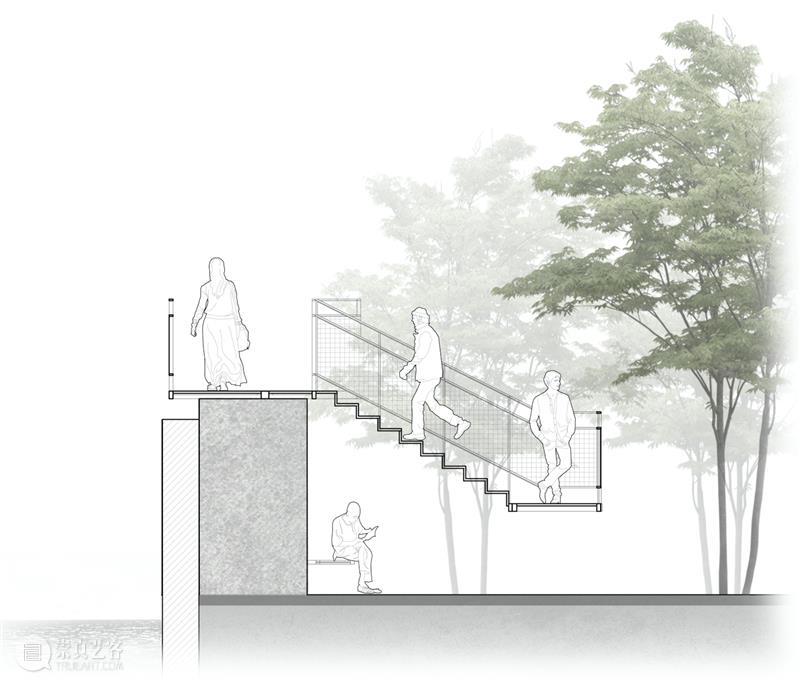

剖面图

拆解图

剖断面图

剖断面图

剖断面图

剖断面图

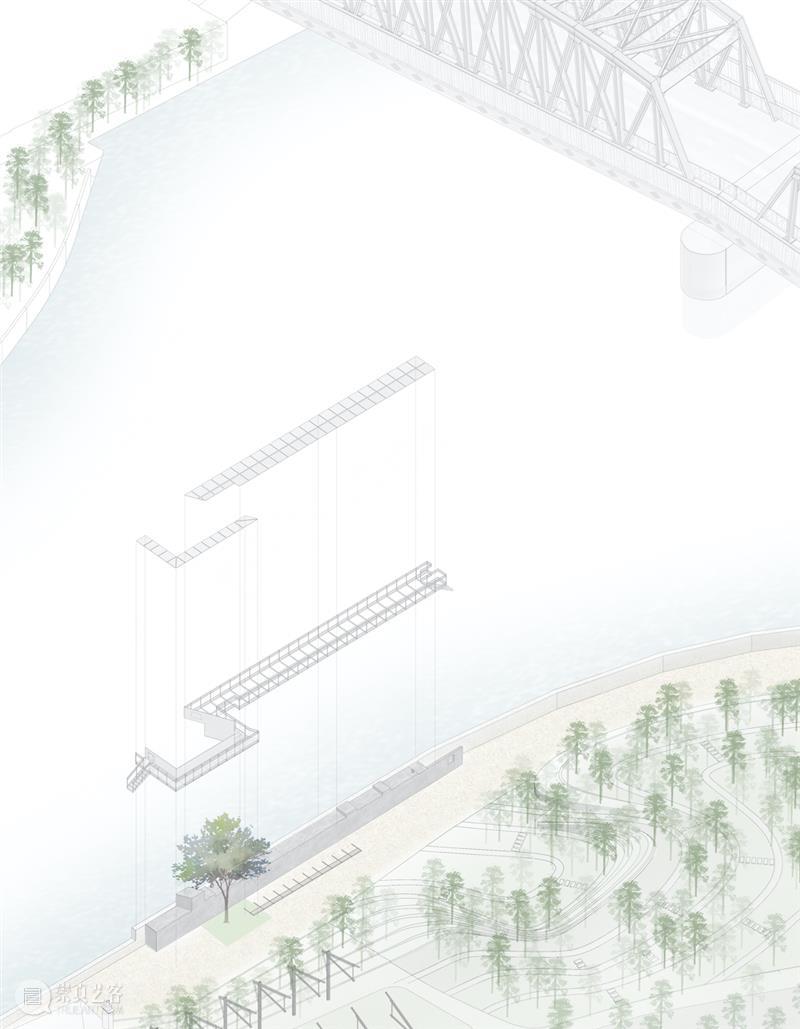

分解轴测图
