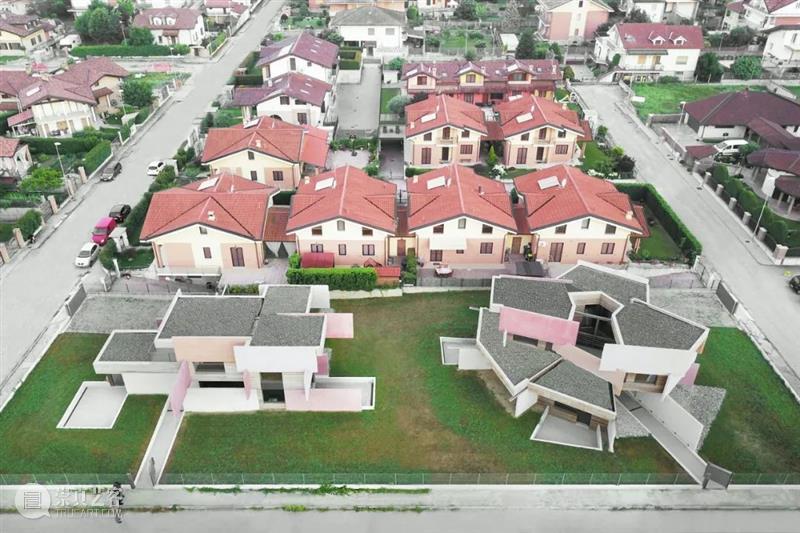

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

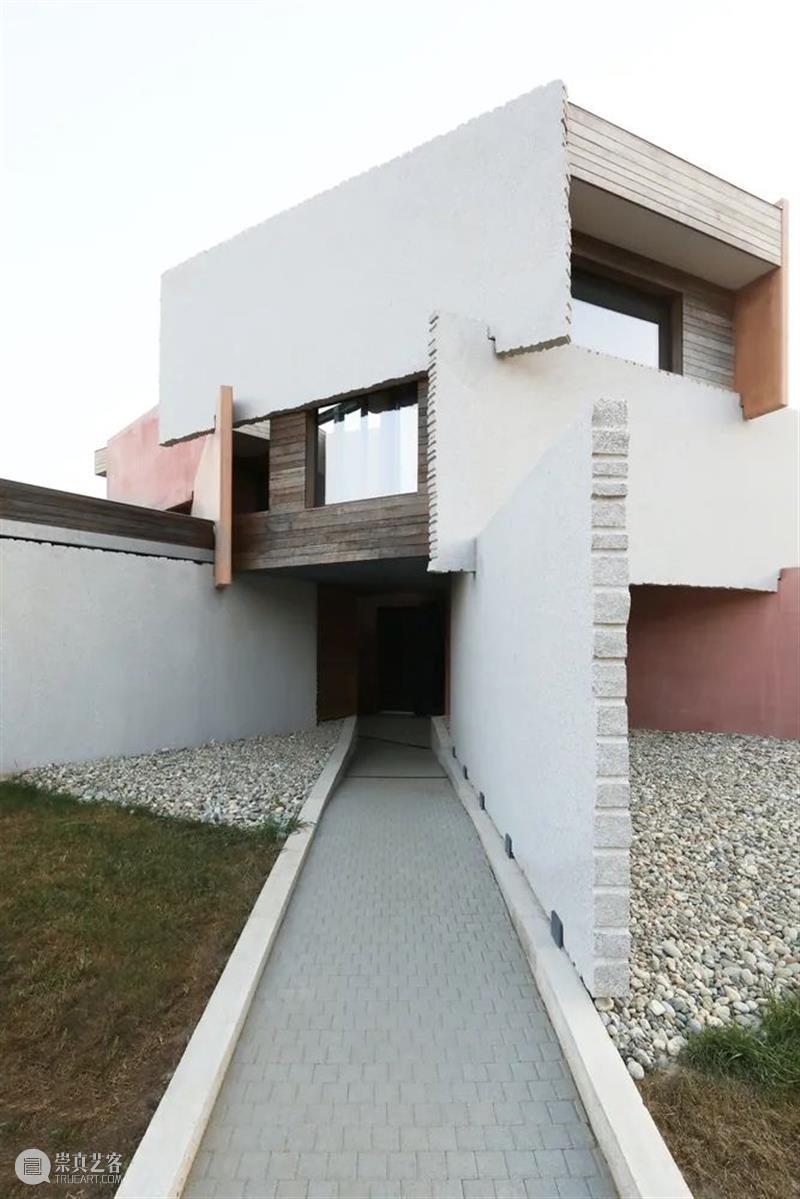

‘猫屋’ © Atelier XYZ

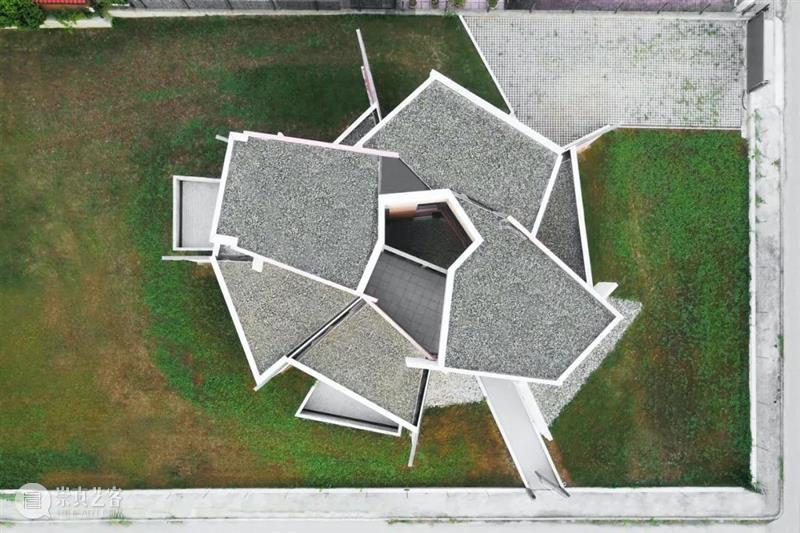

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

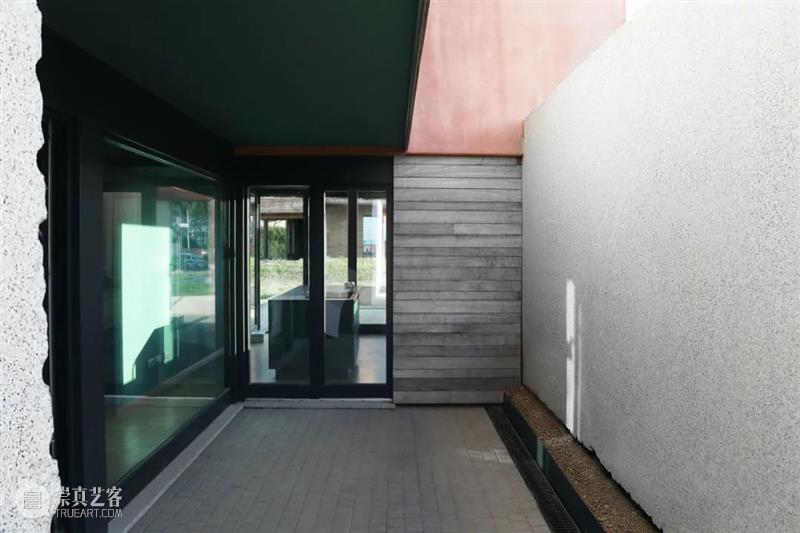

‘狗屋’ © Atelier XYZ

“纸牌屋”是一个由两栋房屋组成的项目。每一栋房屋的建造都经过了对材料、技术和功能区划的长期研究、设计、实验。在对建筑漫长的探究过程中,使各项顺利进行的决定性因素是业主的勇气和信任,她们选择接受、并成为探索之旅的一部分,尽管两栋建筑只是这段旅途中的一个片段。

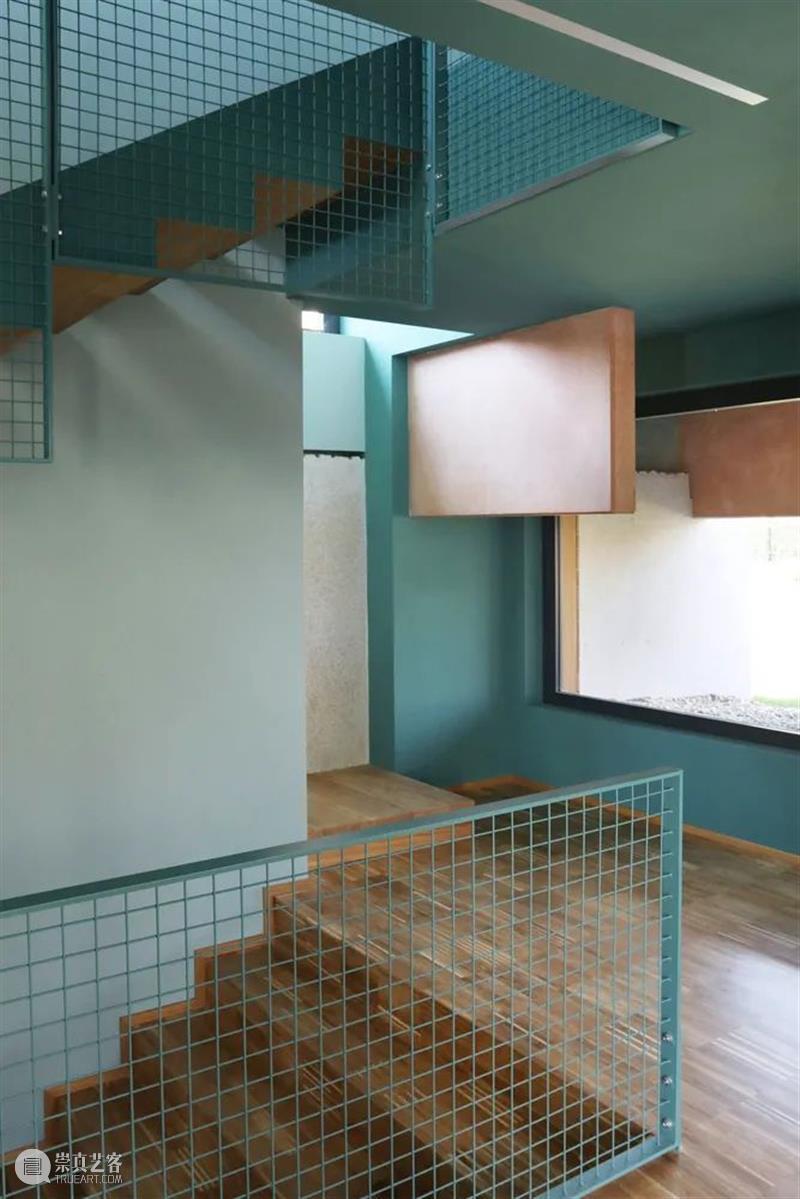

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

设计
“纸牌之家”位于意大利图灵省北部的一个小镇中。这一项目作为萨丁尼亚花岗岩板使用试验的一部分,其中的承重建筑元件运用了这种材料打造。两栋房子的架构都由三层叠加的隔片组成,其间则由切割卡槽和金属销钉系统连接。

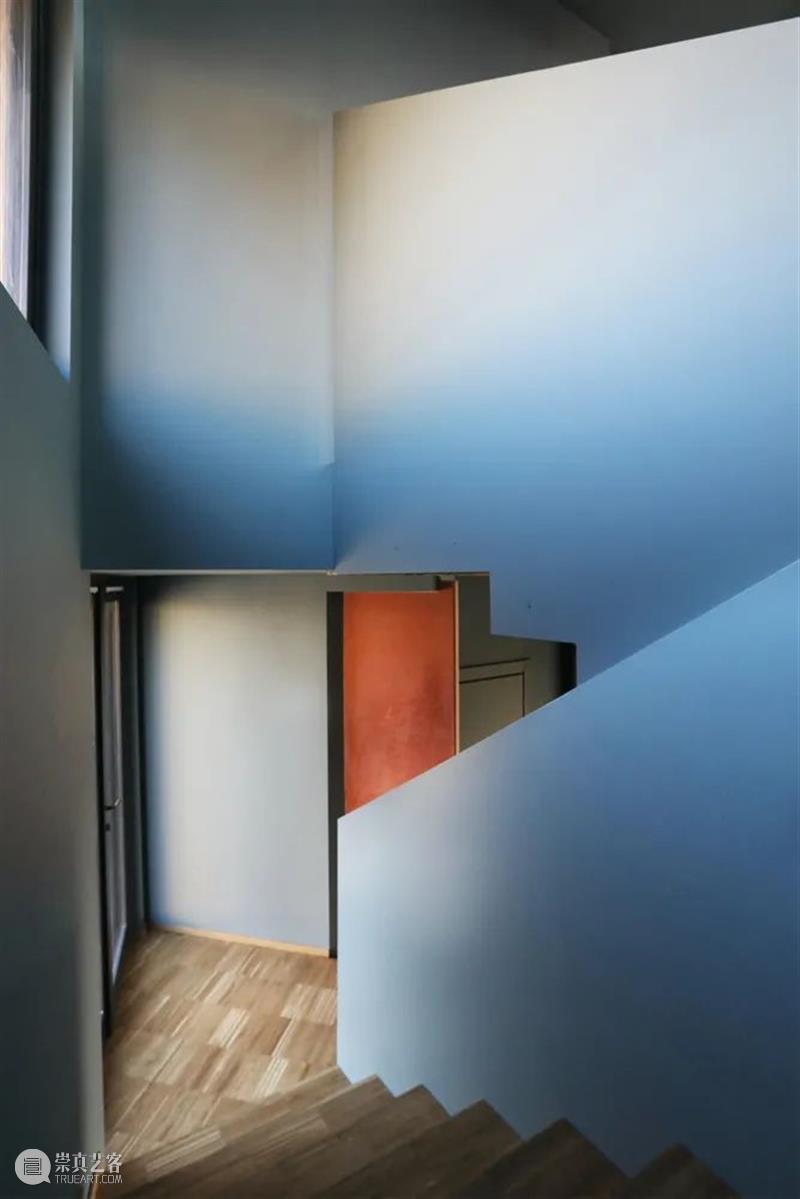

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

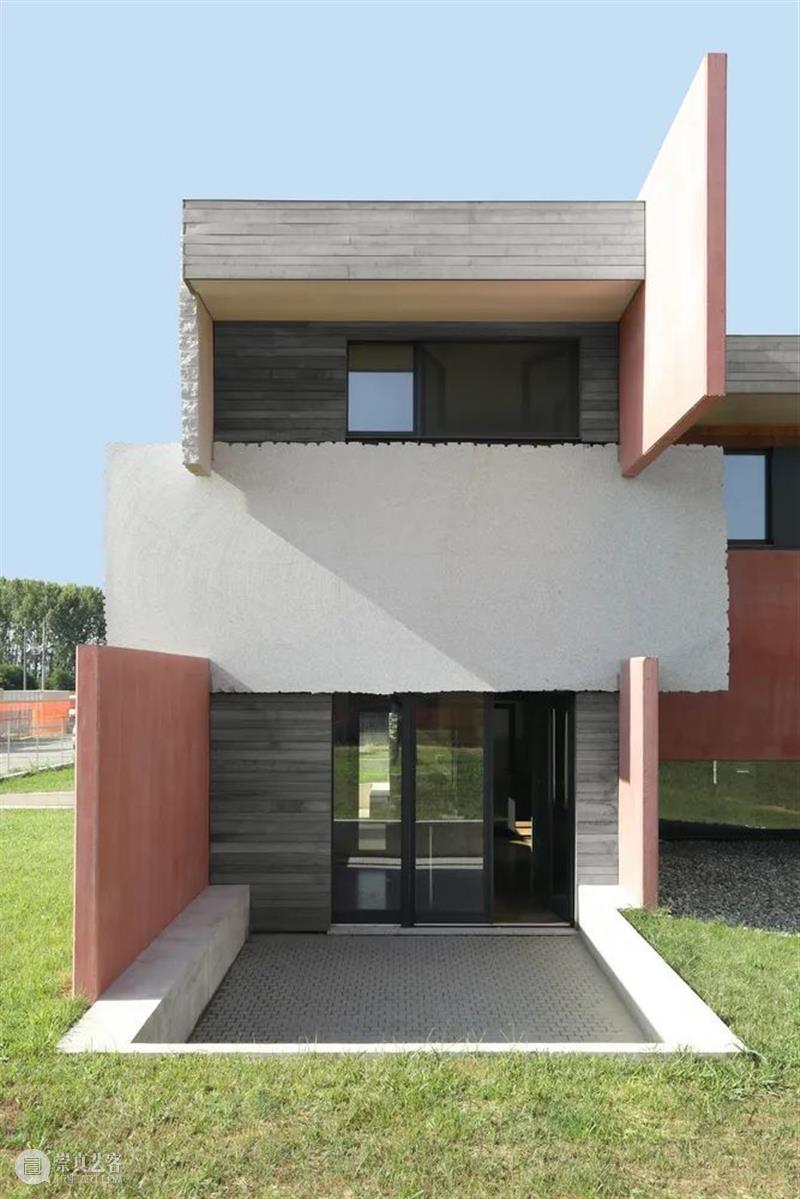

‘猫屋’ © Atelier XYZ

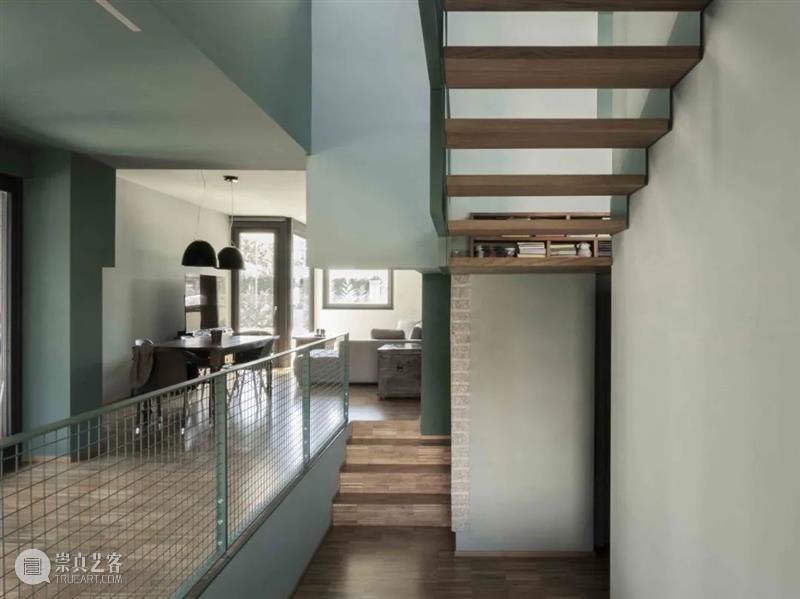

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

出于对认证相关规范的考虑,在结构和建筑主体的设计阶段,事务所选择将花岗岩板与混凝土板结合,在建筑师对材料进行研究的同时,这一选择避免了可能会影响项目完成速度的冗长的认证过程。而建筑师也可以在结合彩色混凝土板和萨丁尼亚花岗岩板时,更加了解这种材料的局限性和机会,并且帮助他们通过正在进行的一些其他项目,开展、研究并进行预制混凝土的试验。

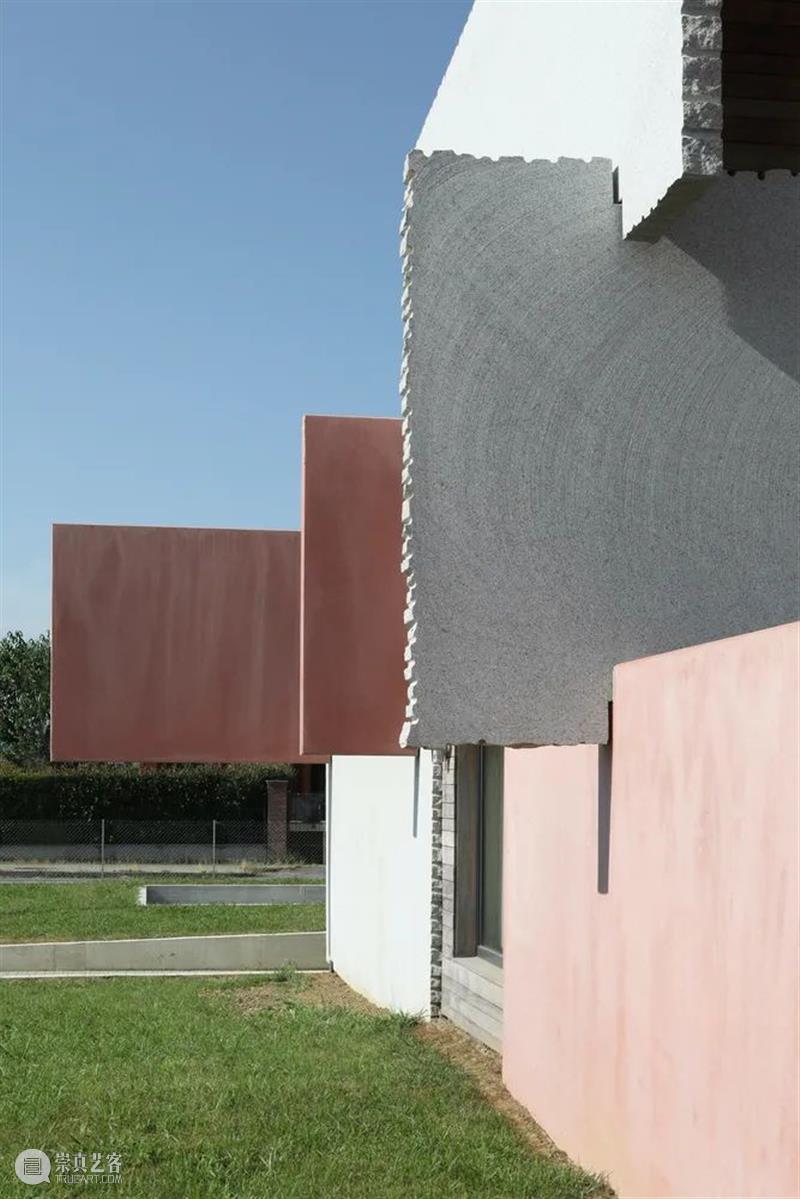

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

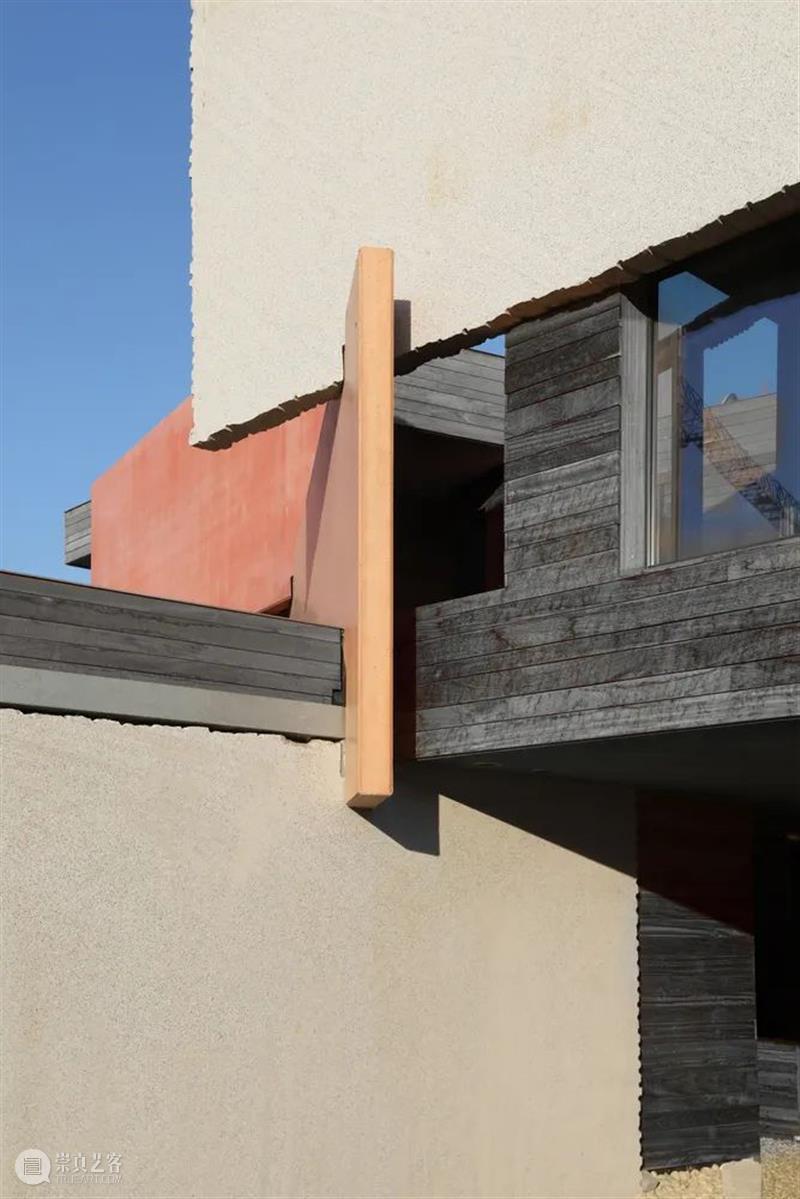

‘狗屋’ © Atelier XYZ

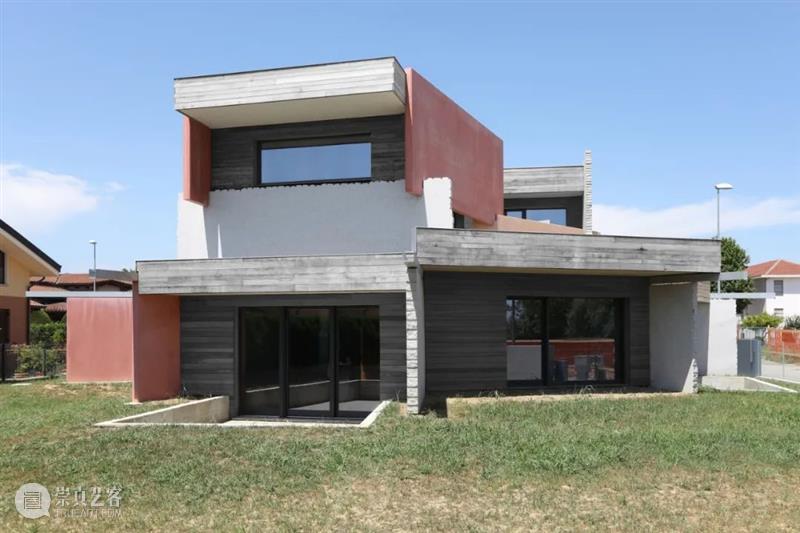

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ

因此,对材料的研究和试验得以进行,研究与基于承重板的结构系统紧密联系。两栋房屋的形态则来源于对房屋的体验流线的思考。建筑师从一个常规且直观的空间“猫屋”入手,继而开始第二部分“狗屋”的打造,在后者中,建筑师通过建筑形式解决了曾在第一栋房屋的结构中发现的理论问题。由此,更复杂的空间产生了。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

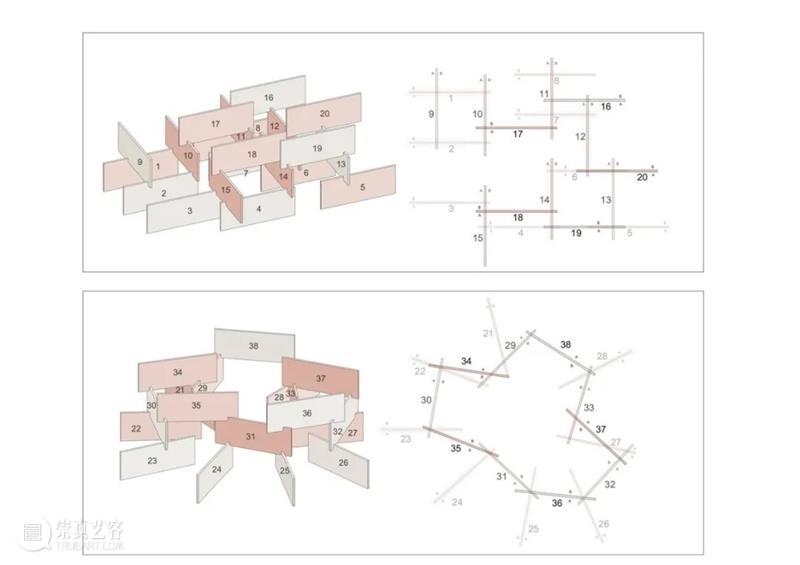

结构分析图

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

“猫屋”有着正交排布的结构,这也导致了它应对预期中的地震时会有受力上的弱点,因此,干式安装的面板需要金属构件的支撑和加强,以此来抵抗横向力。与之相对的,“狗屋”的体块围绕中央庭院布置,因此,由于其径向排布形式的复杂性产生了高效的结构,建筑本身不需要额外的支撑。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

在设计阶段进行的研究将在施工现场得到检验,这是实验和验证的阶段,在这个阶段中,建筑师可以发现新问题、解决并处理它们,以了解背后的想法是否可以让项目成为一个可能的建设系统。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

功能
所有的结构研究和随后的正式建材选择都必须解决功能排布和独户类型住宅的具体需求、以及居住者的需求。项目中两栋房屋分别属于两姐妹,因此,两栋建筑的尺寸相似,而其布局和内部空间关系却大不相同。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

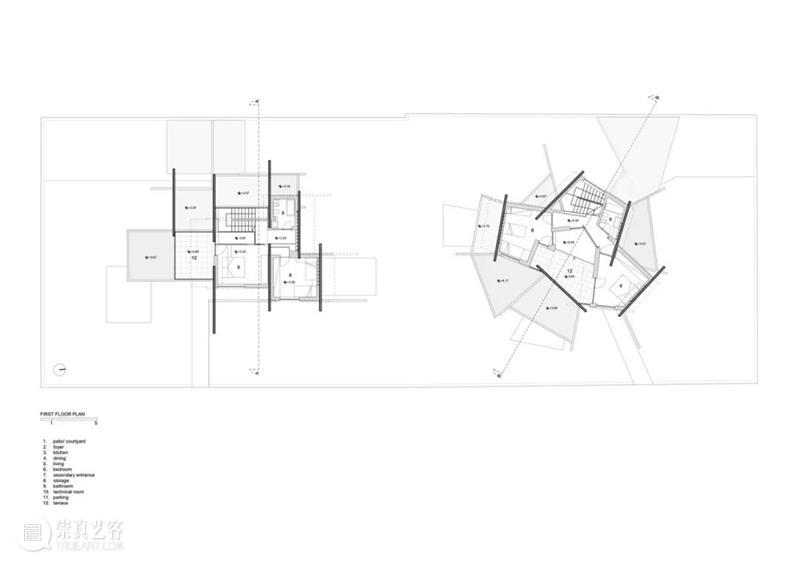

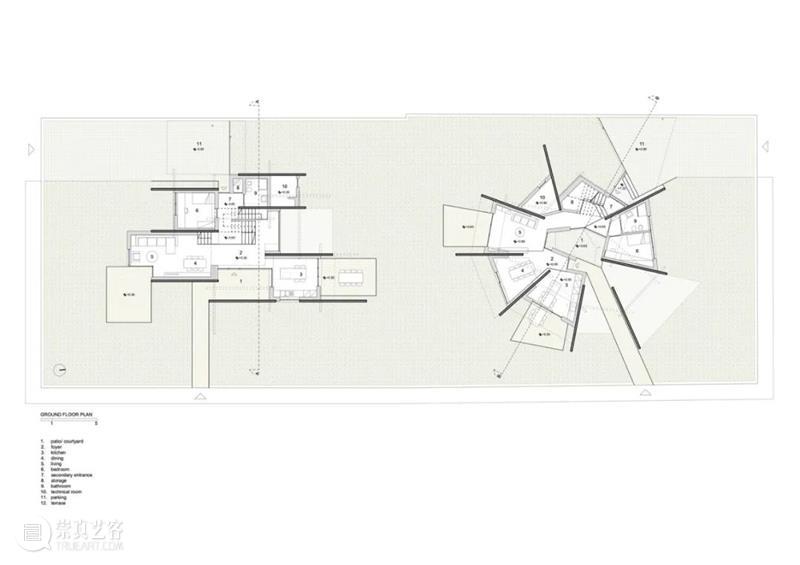

首层平面图

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ

“猫屋”具有正交排布且紧凑相接的结构。结构中,楼板定义了一系列外部的微环境,而这些微环境则负责引导通向房屋内部的道路。此外,“猫屋”的中心有一个场景化的布局元素:中心是一个双层高的大厅,它连接了建筑的不同层,并且从每一个房间都可以看到这一中心。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ

“狗屋”的架构则围绕着一个中央露台展开。中央露台是一个中空的核心空间,它作为一个内部庭院,其入口由一系列沿石板径向排列、定义的空间引导。而“狗屋”底层的内部房间也呈放射状排列,每一个房间都与花园及内部庭院直接相连。此外,在一楼,结构板的不规则布局构筑了难以预测的内、外部空间。并且,两间卧室都共同通向一个大露台,以此俯瞰房屋宽敞、私密、与外面及附近街道隔绝的内部空间。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

在这两栋建筑中,承重结构都扮演着场景化的角色,并以此定义了两座房子的本质。花岗岩材质的或彩色混凝土的石板定义并赋予空间特征。在“猫屋”中,各面板的规则排布传达了空间的严谨性,并产生了封闭和有边界的氛围。而结构元素在房间内则以碎片的形式出现,因此可以与光线和色彩共同作用,在肃穆中增添了一丝玩味。而在“狗屋”中,一层的放射状结构与其他两层的不规则结构形成了鲜明对比,以此隐秘地传达着一个未完成的、可以在未来改变和发展的系统和空间。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

如果花岗岩和混凝土结构元素传达了一种永恒的氛围,那么木制隔板则让人们意识到时间的流逝、建筑的转变和潜在的崩解可能性。这一项目囊括并预见了其成为“废墟”的场景,而其中唯一一个可以与这一“未来”抗衡的则可以揭示项目的本质。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

© Atelier XYZ

研究
“纸牌之家”项目早在2015年底正式委托建筑师设计前,就已经开始了。多年来,Elastico Farm一直在对建筑材料及相关科技、技术进行研究。在过去十年,该事务所一直着眼于对工业建筑用预制结构元素的研究和实验性应用。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

与此同时,这一事务所也在不断地与砖、石、木以及预制钢筋混凝土行业合作,以此充分地了解这些材料的潜力和可能性,以及考量在建筑市场中,如何替代或组合使用这些材料。事务所针对萨丁尼亚花岗岩(Sardinian granite)的研究始于2013年,同时他们也与奥尔比亚(Olbia)采石场接洽,以此研究、评估这种独特、相对便宜且数量庞大的产品。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘猫屋’ © Atelier XYZ

材料
萨丁尼亚花岗岩是一种侵入型火成岩(intrusive igneous rock),由于其生成时的压力和温度,这种材料有着优异的特性。在过去,它被广泛运用作如万神殿的柱子等结构元素材料。现在,萨丁尼亚花岗岩则通常被用作覆层或地板材料。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ

萨丁尼亚花岗岩的一致性、均质性和高耐受性让其成为铺装大面积表层的理想材料,因此,它可以运用在如机场、车站等使用强度大易磨损的公共场所表面。近年来,陶瓷材料的快速发展、以及可以以极具竞争力的价格从东亚等地运输而来的高性能石材则渐渐占据了萨丁尼亚花岗岩曾在市场上占据的份额。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ

根据事务所对材料特质及采石方法的研究表明,挖掘现场可以大量采出大型的、整体的萨丁尼亚花岗岩元件。而使用花岗岩作为承重板的想法则来源于建筑师对采石过程的观察发现、以及对这种石材是如何提取和修整的技术的了解。更具体地说,用金属丝切割的石墙可以达到一定的精度,而材料本身的致密性则让生产尺寸非常大的石块和石板成为可能。


在研究中,考虑到通过陆路或海路运输的板坯重量和整体尺寸,事务所确定面板最佳的合理使用尺寸为 600 厘米 x 240 厘米,取决于具体结构需求,其厚度可在12 厘米到 20 厘米间变化。原则上,这种花岗岩板的抗压和抗弯能力与相似厚度的钢筋混凝土板相当。


萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

‘狗屋’ © Atelier XYZ




项目图纸

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

二层平面图

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

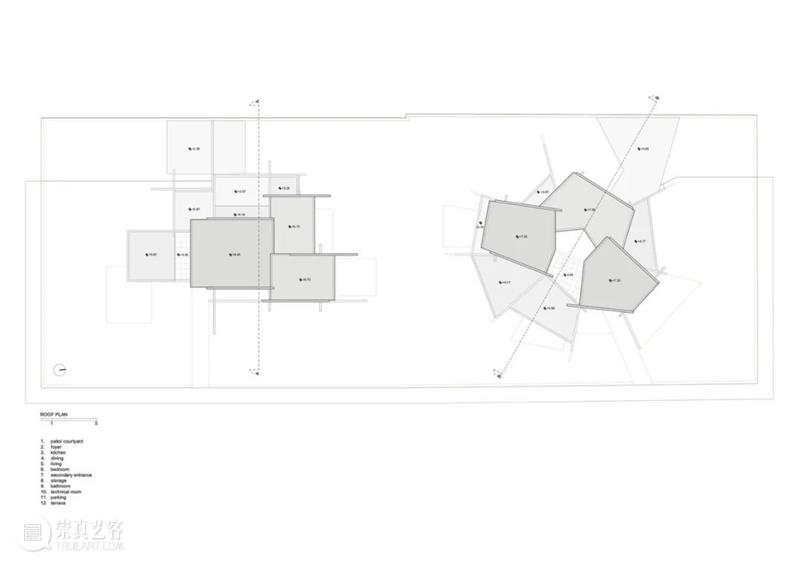

屋顶平面图

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

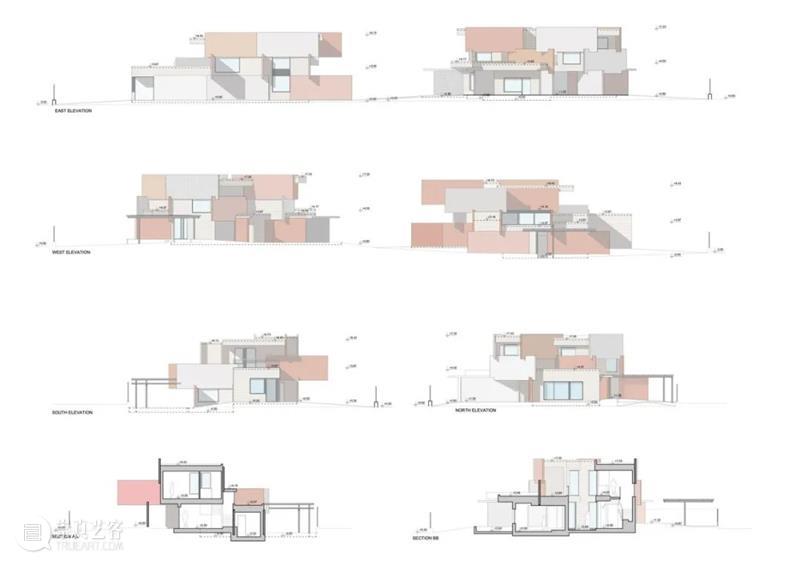

立面图&剖面图

萨丁尼亚花岗岩板,纸牌屋 / Elastico Farm 纸牌屋 萨丁尼亚 花岗岩板 Farm XYZ 狗屋 房屋 项目 材料 技术 崇真艺客

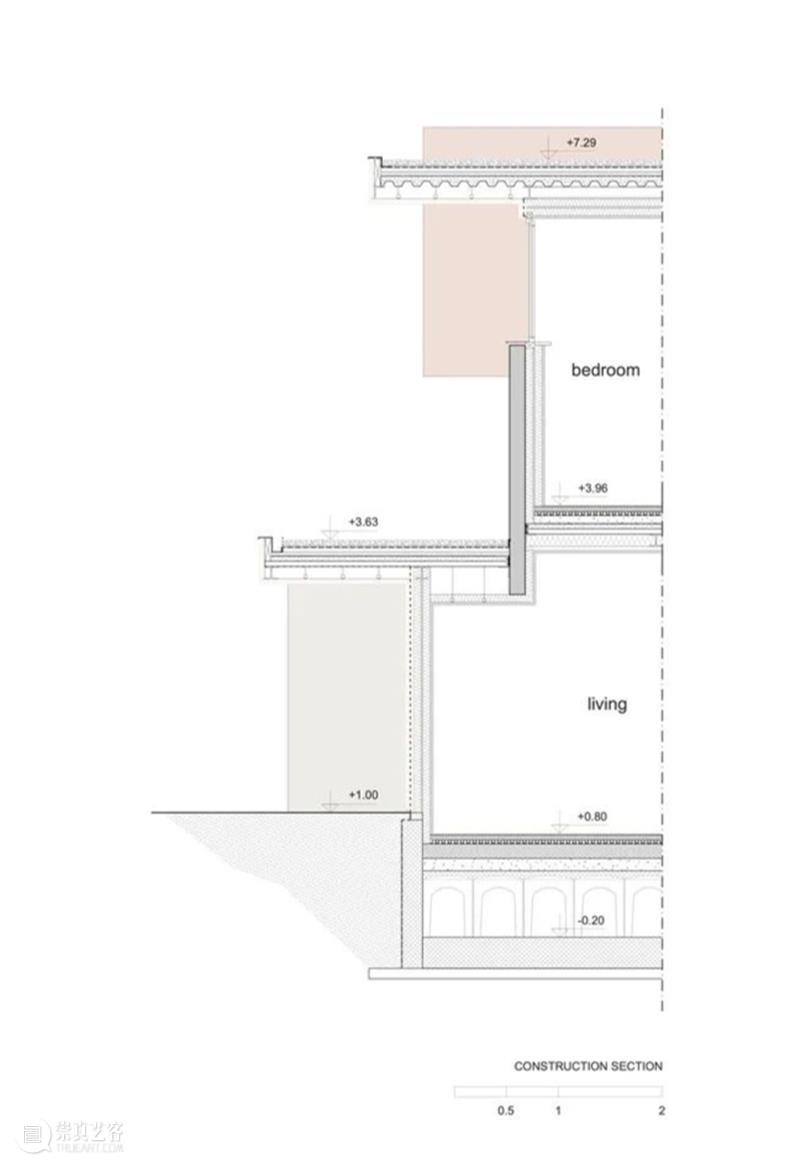

剖面详图



项目信息

建筑设计:Elastico Farm

地址:托拉扎皮耶蒙泰1003,图灵省,意大利

项目年份:2020

建筑面积:200.0 平方米

设计团队:Stefano Pujatti, Valeria Brero, Serena Nano, Daniele Almondo, Andrea Rosada

摄影师:Atelier XYZ



责编:韩双羽;编辑:邵珠琦;译者:黄菁菲

*本文来自设计团队投稿

翻译,标题及版式由ArchDaily整理

转载或任何形式的引用请联系设计团队
