行业标准丨WH/T 78.4-2022 演出安全——舞台音响安全

演出安全

第4部分：舞台音响安全

1.范围

本文件规定了舞台音响安全要求、管理规范和操作规程。

本文件适用于剧场等演出场所与演出制作相关的活动中舞台技术部门的音响专业。包括运输、装台、 排练、演出、拆台等演出活动的全过程。

2.规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件， 仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 2900.86—2009

电工术语声学和电声学

GB/T 3098.1—2010

紧固件机械性能螺栓、螺钉和螺柱

GB/T 3947—1996

声学名词术语

GB 8918—2006

重要用途钢丝绳

GB/T 19001—2016

质量管理体系要求

GB/T 45001—2020

职业健康安全管理体系要求及使用指南

JGJ 57—2016

剧场建筑设计规范

ISO 45001

职业健康安全管理体系 要求及使用指南(Occupational health and safety management systems一Requirements with guidance for use )

3.术语和定义

下列术语和定义适用于本文件。

3.1

舞台音响 sound reinforcement system

舞台演出扩声系统的总称。

3.2

音响设备 sound equipment

用于舞台演出，对声音信号进行拾取、记录或还原、处理加工、放大等所有的设备。

3.3

传声器 microphone

将声信号转换成相应电信号的电声换能器。

[来源:GB/T 3947—1996,6.15 ]

3.4

调音台 mixer, mixing console

将传声器及音源设备的音频信号，根据需要进行放大、修饰、混合处理后，把信号输出的设备。

注：按其声频信号处理方式分类，可分为模拟调音台和数字调音台两大类。

3.5

数字音频信号处理器 digital processer

对扬声器系统进行时间校正、相对校正、电平、均衡、频响调整等的数字处理设备。

3.6

功率放大器 power amplifier

在扩声系统中，将低电压、低电流信号转换为较高的功率输出信号，用以驱动扬声器正常工作的 设备。

3.7

扬声器 loudspeaker

能够将电振荡转换为声波并向周围媒质中辐射的换能器。

注1：术语“扬声器”适用于扬声器单元，也适用于音箱。

注2：一般情况下，扬声器系统又分成有源扬声器系统和无源扬声器系统。有源扬声器系统是音箱内自带功率放大器 单元的扬声器系统。

[来源：GB/T 2900.86—2009,801-27-01 ]

3.8

舞台音响系统设计

sound reinforcement system design

为演出场所的扩声系统达到适合演出要求所采取的方法和措施。

3.9

音响师

sound designer, sound engineer, sound operator

演出过程中负责舞台音响系统及设备操作的工作人员。

注：又称调音师、调音员等。

3.10

舞台技术工作人员 stage staff

演出活动中参与装台、排练、演出、拆台过程的操作人员。

3.11

舞台监督 stage manager

剧场演出活动中的管理者,负责组织装台、拆台和协调演出活动顺利进行。

4.总则

本部分符合GB/T 45001—2020《职业健康安全管理体系 要求及使用指南》的要求。

本部分覆盖了 ISO 45001《职业健康安全管理体系 要求及使用指南》的所有技术内容，并考虑了国际上有关职业健康安全管理体系的现有文件的技术内容。

5.分类

5.1舞台音响系统

舞台音响系统安全应按照系统性能和风险相关性进行有区分的管理。根据舞台音响系统功能，可划分为：

音源部分;

操作系统；

功率放大系统；

扬声器系统；

信号传输系统；

供电系统。

5.2   舞台音响设备

舞台音响设备按照在音响系统中的作用和功能类别划分为（见附录A ）：

音源部分设备：传声器、CD播放机、DVD播放器、以各种电脑软件和声卡为媒介的电脑播放器、 硬盘播放机等；

操作系统设备：调音台、音频信号处理设备、监听系统等；

功率放大系统设备：功率放大器等；

扬声器系统设备：扬声器、扬声器吊挂设备等；

信号传输系统设备：以上设备之间的信号传输用音频线、功率传送用音箱线等；

供电系统设备：配电柜、配电箱等。

5.3   舞台音响事故类别

5.3.1

人身安全事故

现象是对生命和人身健康造成直接伤害。原因是设备损坏、操作失误或未采取安全检查等技术措施导致的人员伤亡事故。后果是有人员伤亡。

5.3.2

财产损失事故

现象是舞台音响设备损坏，不能正常发声，导致演出活动无法进行，观众退票。原因是停电、操作失误导致的演出事故。后果是造成重大财产损失。

5.3.3

演出效果音响事故

现象是不能正常发声，或声音发生不可控的变化。原因是设备损坏、操作失误。后果是可能导致演出不能正常进行，对演出活动产生了负面影响。

5.4   舞台音响安全防范

5.4.1

系统设计风险

音响系统设计应按照有关专业标准、规范、设计导则执行,避免系统设计不规范不合理造成的重大隐患。音响系统设计中选用产品应经过安全检测和认证，避免系统设备不配套出现的技术故障或因产品性能不一致造成的事故。

5.4.2

设备制造风险

舞台音响设备的设计、制造、出厂应执行相关专业产品标准，符合安全要求。应避免未经国家专业机构检测认证或没有出厂检测程序导致设备质量不合格或质量不稳定的安全隐患。

5.4.3

现场施工风险

舞台音响设备安装应当安全施工，避免没有相应能力、没有安全措施造成触电、高空工作跌落等安全事故，且经过额定工作时间的系统试运行和两场以上实验性演出对隐患进行排查和调试，避免系统隐患长期存在造成运行事故。

5.4.4

运营管理风险

演出场所经营单位应设立且严格实施安全监督管理体系，及时排除隐患。演出场所经营单位应设立安全责任人，对安全事故负责。

5.4.5

舞台音响操作风险

音响师应具备舞台音响专业知识，熟知使用系统和设备性能，避免培训不合格、能力不具备导致演出过程误操作或操作不当所造成的事故。舞台音响装台、拆台应有状态警示，避免误操作引发事故。

6.舞台音响系统安全技术要求

6.1     总体要求

6.1.1

从事舞台音响系统设备安装的企业应具备专业施工能力，并取得相应资质。

6.1.2

舞台音响系统使用的涉及安全的材料、设备，应经过专业机构进行安全技术性能试验；从事技术性能试验的专业机构应取得相应能力范围的资质认定证书。

6.1.3

舞台音响系统专业设备投入使用前，应通过安全检验检测；从事检验检测的专业机构应取得相应能力范围的资质认定证书。

6.2     音响供电系统安全技术要求

6.2.1

供电系统应符合JGJ 57—2016《剧场建筑设计规范》中10.3的要求。

6.2.2

供电系统应具备双路供电或备有自动切换的发电机系统。按照剧场安全等级要求配置双路供电。

6.2.3

供电额定容量应按照设备容量和剧场性质设计。供电系统应配备足够的电容补偿,三相电流偏差值或波形畸变。

6.2.4

供电系统应采用三相五线制（TN-S系统）。所有舞台专用音响设备必须有良好的保护接地，配电箱（盘）等接地。接地电阻不得高于1Q,接地螺栓和连接导体、金属导体截面应足够的大，满足短路电流释放。

6.2.5

系统三相用电应均衡匹配，应根据使用频度和同时使用率进行布线。供电系统应有过流保护、短路保护和过热保护等安全保护措施。临时电源箱应有断路器、漏电保护装置,且其空气开关容量低于前级供电箱的容量。

6.2.6

舞台音响系统所用导线应为阻燃型，阻燃指标应符合规范。

6.3     吊挂安全要求

6.3.1

固定安装用吊挂钢丝绳应符合GB 8918—2006《重要用途钢丝绳》的要求，钢丝绳必须有试验报告及产品检验合格证书。

6.3.2

主要承载结构件在不同连接处允许采用不同连接方式但同一连接处不应将不同的连接方式混合使用，所有链接必须牢固。

6.3.3

设备零部件之间的连接，设备与基础、墙壁及其他土建结构的连接，应采用符合GB/T 3098.1- 2010《紧固件机械性能 螺栓、螺钉和螺柱》要求的紧固件。

6.3.4

吊挂扬声器应按设计选用吊挂形式并采取有效的加固措施。采用穿墙螺栓加固有关部位的墙体， 对于后加的螺栓和支撑架应符合强度及耐久要求，并做好防水、防锈处理。

6.3.5

吊挂索具不应单独使用非金属类索具进行吊挂。

注：非金属类泛指尼龙、棉麻等纺织类索具。

6.3.6

如使用非金属类索具进行吊挂，则应对该索具进行阻燃处理（喷涂阻燃材料等）。在吊挂完成后， 应加装金属类索具进行安全保护。

7.舞台音响设备维修与保养

7.1日常检修

7.1.1

剧场管理者应承担和实施舞台音响设备的日常维修保养工作，可委托专业施工单位进行定期维修保养，保证音响设备正常运行。

7.1.2

剧场管理者在日常检查工作中，可通过听辨声音、目测核对，以及操作是否顺畅来判断设备以及系统的异常，并做好日常检查记录。

7.1.3

日常检查要点包括：

各个设备运行以及通过的信号有无异常；

扬声器正常发音的试听确认；

电动装置（吊挂话筒等）的运行确认；

内通设备（对讲机等）的运行确认；

线材、接插件有无松动、有无脱焊情况；

供电系统的规范性确认；

吊挂扬声器有无晃动现象，吊挂件是否有松动现象。

7.1.4

舞台音响系统划分见附录A。

7.1.5

舞台音响系统日常检查应包括的部件名称和检查内容应符合附录B的要求。

7.2   定期维修保养

7.2.1

定期维修保养工作根据音响设备的使用率、使用年限，通常情况下定期维修保养工作一年进行两次。应通过采用专业测试仪器对音响系统设备进行细致的维修保养。

7.2.2

根据不同音响设备的使用率和使用年限，定期维修保养设备和必要次数见附录Co

7.3   测试内容

定期测试内容见附录D。

7.4 设备维修

7.4.1

维修步骤

舞台音响设备的维修应按以下步骤进行：

步骤一：清理：清理附着在设备上的灰尘等，擦去污垢；

步骤二：修复：修复信号线、接插件的接触不良、电缆破损等的工作；

步骤三：更换：检查发现产生不良情况的设备以及其他消耗品；

步骤四：测量、调试：由于设备维修产生系统偏差和工作状态的变化，需要恢复音响系统设置和性能，对设备维修状况进行进一步的确认。

7.4.2

应急措施

紧急情况下需要采取紧急措施时，应分为以下三个步骤：

步骤一：简化音响系统，在保证发声的情况下，跳接信号处理设备；

步骤二：使用替代设备，使用冗余备用设备；

步骤三：立刻报修，并记录事故现象和产生的原因等。

7.5   舞台音响设备使用年限要求

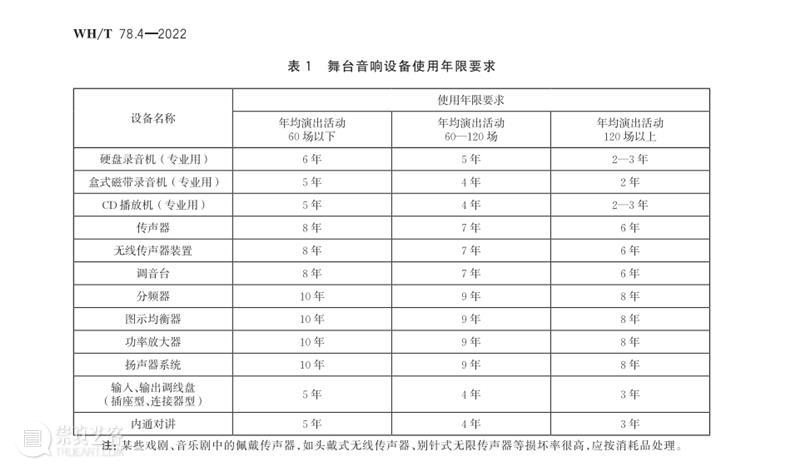

常用设备的使用期限宜按表1的要求。

表1舞台音响设备使用年限要求

舞台音响操作安全规程、附录，点击阅读原文下载文件查看，或前往文化和旅游部官网下载完整文件进行查看。
