郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室

{{newsData.publisher_name}} {{newsData.update_time}} 浏览:{{newsData.view_count}}
来源 | {{newsData.source}}   作者 | {{newsData.author}}

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮村以 “挂壁公路”而闻名,是完全以人力在 119 米高的绝壁中凿出的车行通道,至今仍是进村的唯一道路。项目原址郭亮小学位于村落末尾的至高点,是大部分郭亮村民儿时学习与成长的场所,饱含了村民的记忆与情感。设计团队希望在建筑中再造天路——以另一种方式将挂壁公路进行延伸,成为村落的高潮,构成首尾呼应。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

挂壁公路 © 智造乡村

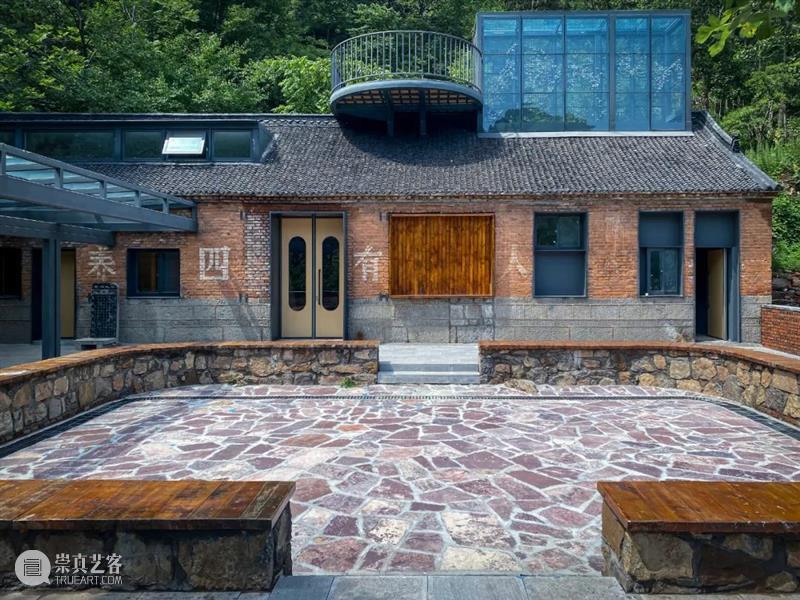

整体建筑以钢结构作为加强型内骨骼独立承重,使略微倾斜的红砖墙通过钢结构锚固得以保留,留下建筑上的历史印记。屋面和屋顶平台亦通过钢结构受力,使整屋卸荷、整体加固。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

“天路”既代表着建筑中的一处别样空间,一种标志形象,一种在悬崖上开凿公路的体验,也是整个建筑流线的重要组成部分。狭窄天路穿透屋面,连接着室内的教室大台阶和室外的屋面观景平台,产生内外、开合、宽窄变化的空间变化。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

整体环形流线串联室内外,分别构成叙事性的空间:教室部分保留部分原有木屋架,暴露毛石承重墙,再现小学原本环境,形成新与旧的对话感;天路在充满力量感和朝圣感的陡峭楼梯上方洒下天光;屋顶平台横跨在屋脊与后山山坡上,成为村落新的制高点,远眺村落和群山。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

建造步骤

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

天路 © 任少帅

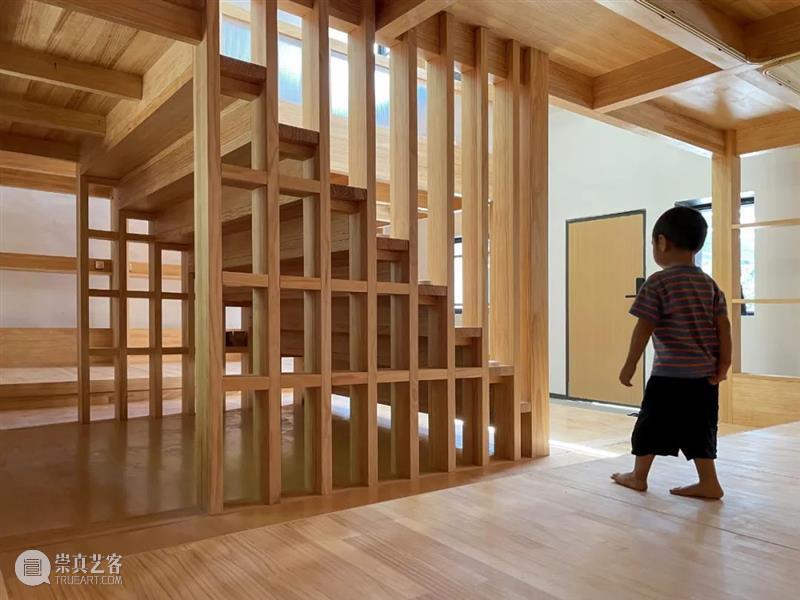

在教室教学的功能布置基础上,设置了少量住宿和卫浴的接待服务功能。增加的功能以预制模块化的方式进行组装,包括用以住宿的“大床”,以及在院落中扩建的集合式卫浴。“大床”为装配式胶合木结构,分上下两层,中间作为住宿空间内的小客厅使用。集合式卫浴布置在扩建的玻璃顶棚灰空间当中,卫浴背面设置长吧台提供游客短暂休憩。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

空间组成

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

钢结构搭建 © 沚山建筑

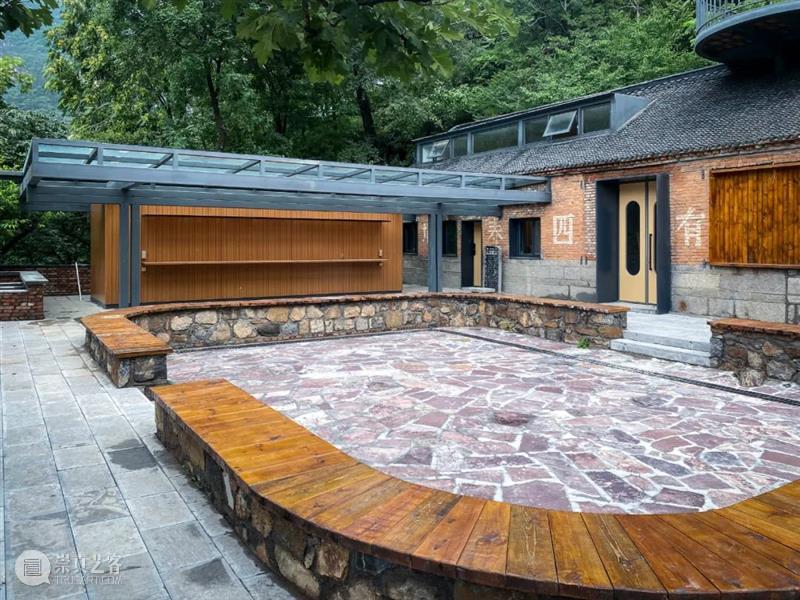

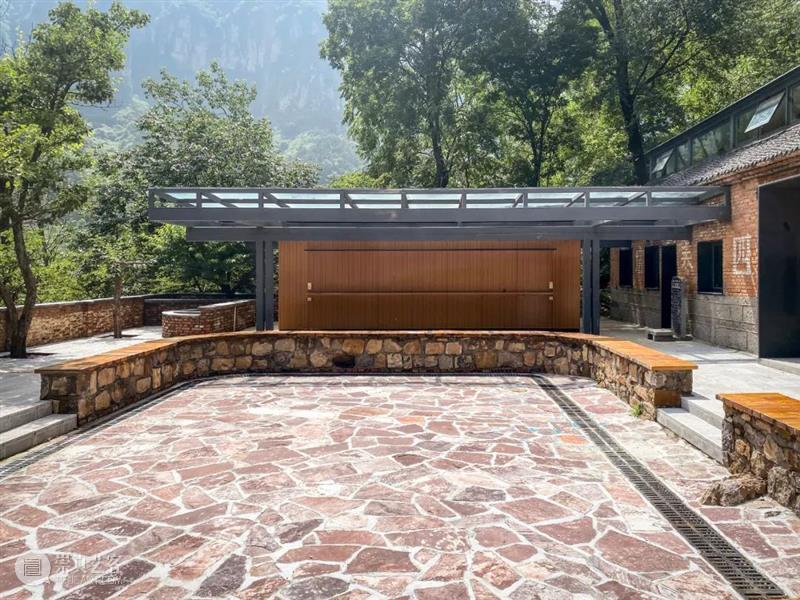

室外庭院局部下沉 30cm,使周围 40cm 高的座椅既能坐也能当桌面,与玻璃灰空间共同作为户外教学场所。下沉式的庭院在山区强降水时组织排水,避免直排对地势较低民宅道路造成影响。

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 任少帅

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

© 智造乡村




项目图纸

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

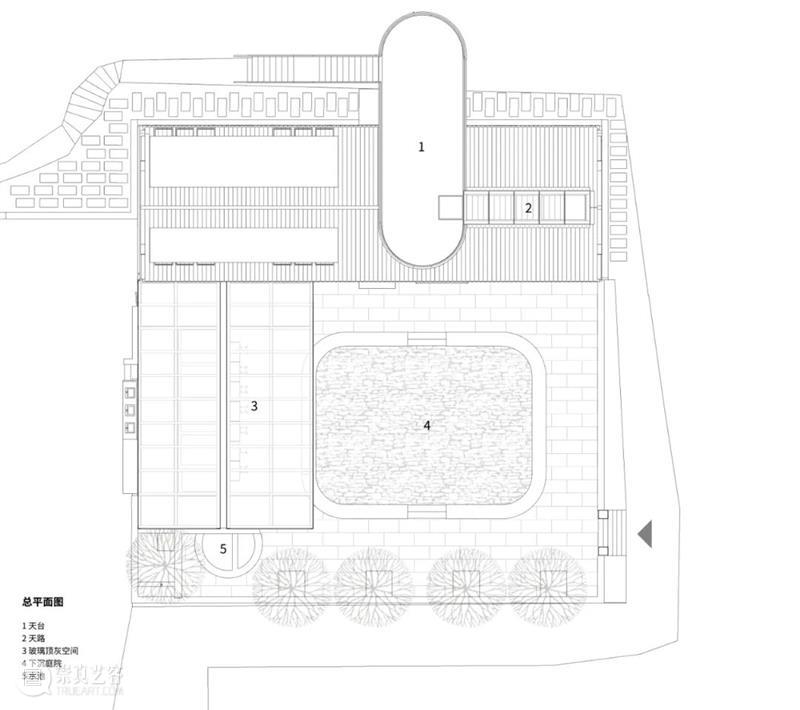

总平面图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

平面图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

剖透视图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

剖透视图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

南立面图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

北立面图

郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

墙身大样图郭亮艺术研学营地 / 沚山建筑 + 武汉大学智造乡村工作室 崇真艺客

空间分解图



项目信息

建筑设计:沚山建筑设计(上海)事务所、武汉大学智造乡村工作室

项目地址:河南省辉县市沙窑乡郭亮村

项目完成年份:2022.01

建筑面积:201.1平方米

主创建筑师:薛楚金、胡晓青

设计团队:熊燕、罗升、陈妍懿、罗文杉、赵洪颢、潘凌风、傅洲祺、李逸馨、鲁龚雯

委托方:新乡南太行旅游有限公司

结构设计:沚山建筑设计(上海)事务所

景观设计:沚山建筑设计(上海)事务所

施工方:商丘市华商建设集团有限公司

合作方:全国大学生乡村振兴创意大赛竞赛秘书处

摄影师:郑昌辉、任少帅、武汉大学智造乡村工作室



编辑:戴乐

*本文内容来自建筑事务所

内容、标题及版式由 ArchDaily 整理

转载或任何形式的引用请联系设计团队
